XHXGN口-12（CVF）固体绝缘环网柜

技术参数

主要特点
1. 先进的固体绝缘技术
与传统的气体绝缘或空气绝缘开关设备不同，固体绝缘环网柜采用环氧树脂绝缘来封装关键电气元件。

2. 模块化灵活设计

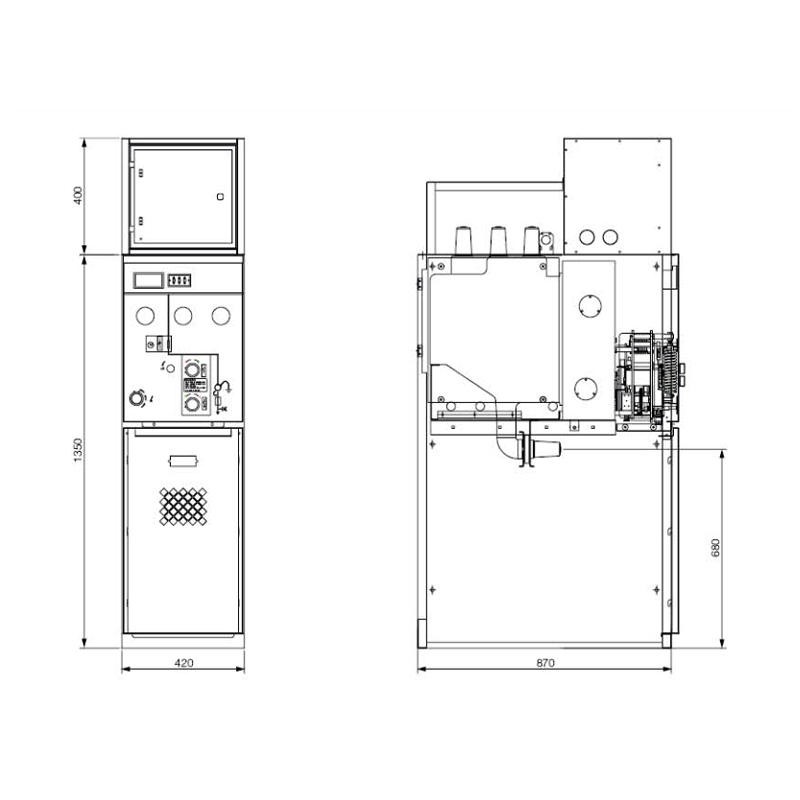

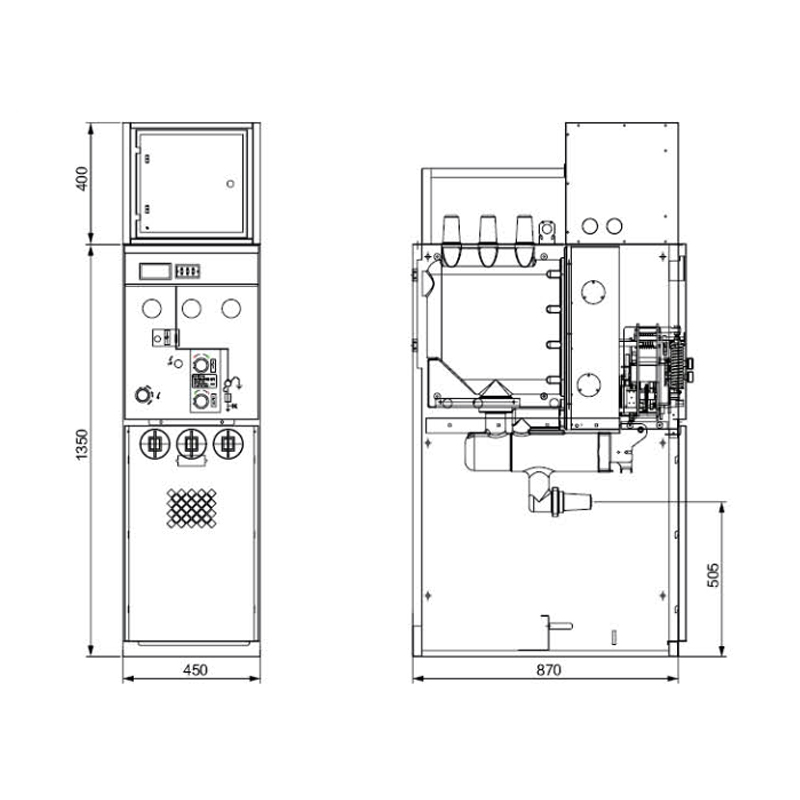

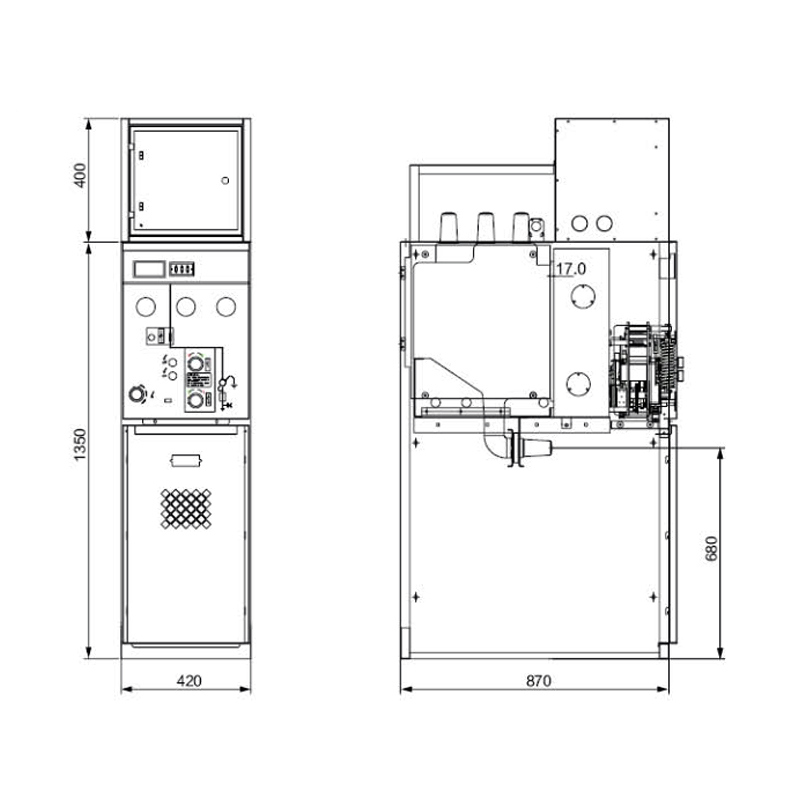

固体绝缘环网柜由三个主要功能单元组成：
- V 单元（断路器单元）： 确保快速有效地断开电路，加强保护。
- C 单元（负载开关单元）： 专为高效负载切换而设计，能量损耗相对较小。
- F 单元（组合电气单元）： 提供多功能配置，可根据具体应用需求进行扩展或集成。

3. 智能控制和保护
固态绝缘环网柜配备先进的控制面板，支持基于微电脑的继电保护和智能监控系统。这可实现实时故障检测、远程操作和数据分析，提高配电网络的整体效率和安全性。

结构优势
1. 坚固的密封和绝缘
固体绝缘环网柜采用 APG 自动凝胶浇注技术，将隔离开关和电弧室集成在环氧树脂外壳内。这种全封闭结构具有良好的抗潮湿、灰尘和污染物等环境因素的能力。

2. 高性能熄弧技术
箱体采用先进的电弧室，带有专门设计的铜铬（CuCr）触点和 R 型纵向磁场触点结构。与传统熄弧室相比，这确保了稳定的熄弧能力、更长的电气寿命和更好的温升控制。

工作条件
固体绝缘环网柜可在各种环境条件下有效工作：
- 海拔高度：≤5000 米
- 温度范围：-45°C 至 +65°C（日平均温度≤45°C）
- 湿度： 日平均≤95%，月平均≤90%
- 环境： 适用于无腐蚀性或易燃气体、无火灾危险和无频繁强烈振动的区域

对于具有独特操作要求的特定应用，可根据要求提供定制解决方案。

固体绝缘环网柜的优势
1. 增强安全性和可靠性
采用固体绝缘技术，消除了与气体泄漏或污染相关的风险，确保长时间稳定运行。系统的高介电强度和全面密封可防止因环境因素造成的电气故障。

2. 减少维护和环保运行
与需要定期补充气体的气体绝缘开关设备不同，固体绝缘环网柜在其大部分使用寿命内无需维护。不使用 SF6 气体也使其成为一种环保选择，符合全球可持续发展目标。

3. 可扩展性和易扩展性
模块化设计允许灵活扩展，是城市变电站、工业设施和可再生能源应用的理想解决方案。可在不影响现有运行的情况下无缝集成更多单元。

4. 多用途安装和节省空间设计
固体绝缘环网柜设计紧凑、重量轻，便于在室内和室外环境中安装。节省空间的设计确保有效利用可用面积，适合空间有限的城市和工业应用。

凭借最新的固体绝缘技术、模块化设计和先进的保护功能，固体绝缘环网柜代表了配电解决方案的重大飞跃。该产品具有更高的可靠性、更低的维护成本和更环保的运行方式，是现代电网应用的首选。
