什么是变频器？其基本原则和核心功能

行业新闻-2026年04月10日

摘要

的变频器是现代电气工程领域的核心器件之一；通过精确调节交流电源的频率和电压，可以实现电动机速度的无级控制。本文从变频器的基本定义出发，系统阐述了变频器的工作原理、主要类型、核心部件以及在工业、商业和军用航空领域的广泛应用，旨在为电气工程师和采购决策者提供全面的技术参考。

关键词：变频器、变频、电机控制、变频调速、静态变频器、旋转变频器、PWM技术

一、简介

当今世界，随着工业化进程不断深入，电能的高效利用和精确控制已成为现代制造业、基础设施建设乃至国防领域的核心需求。变频器是电力电子技术的关键产品，通过改变交流电源的频率和电压参数，使工程师对电气设备具有前所未有的控制能力。

无论是调节水泵站的水泵速度、优化暖通空调系统风扇的能效、为航空提供地面电源支持，还是促进精密制造机械的伺服控制，变频器都发挥着不可或缺的作用。了解变频器的基本定义、工作原理和应用价值是每个电气工程从业人员必须掌握的基础知识。

二.变频器的基本定义

变频器（也称为变频器或变频驱动器 (VFD)）是一种电力电子设备，可将输入的交流电能转换为特定频率和电压的交流电输出。其核心功能包括：

◆ 改变供电频率（如将50Hz改为60Hz，或将市电频率改为400Hz）；

◆ 同步调节输出电压，保持恒定的电压频率（V/f）比；

◆ 实现电机转速无级平滑调节；

◆ 适应不同国家或专用设备的具体供电要求。从广义上讲，“变频器”一词涵盖了所有能够实现频率变换的装置，包括旋转式变频器（以电动发电机组的形式）和静态变频器（基于固态电力电子器件）。

三．为什么需要变频器？

全球交流电网不遵守单一、统一的频率标准。目前，全球主要有两种工业频率系统：

标准型	频率	主要分布地区
IEC标准	50赫兹	中国、欧洲、澳大利亚、非洲、大多数亚洲国家
ANSI标准	60赫兹	美国、加拿大、墨西哥、南美洲部分地区和亚洲
航空/军用标准	400赫兹	飞机机载设备、海军舰艇、军事地面支持系统

当设计用于 50 Hz 运行的设备在 60 Hz 电网环境中使用时（反之亦然），会导致电机速度偏差、过热，甚至可能导致设备损坏。变频器是应对跨频兼容性挑战的根本解决方案；同时也是实现电机变速控制、实现节能降耗的关键技术手段。

四．变频器工作原理

现代静态变频器通常采用“AC-DC-AC”双变换拓扑。其核心运作流程可分为以下三个阶段：

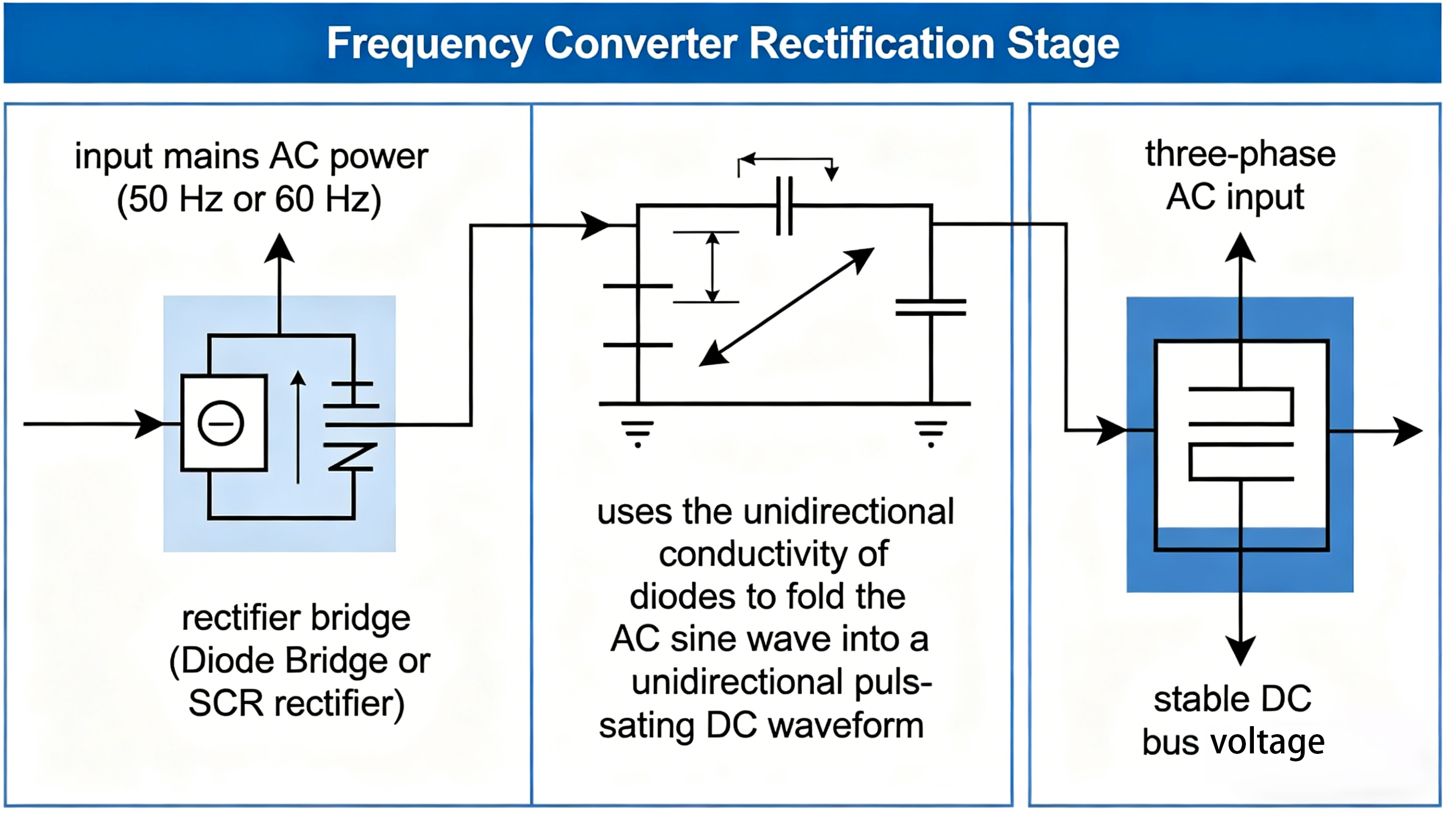

4.1整改阶段

的 incoming industrial-frequency AC power (50 Hz or 60 Hz) is first converted into DC power via a rectifier bridge (typically a diode bridge or an SCR rectifier). By leveraging the unidirectional conductivity of diodes, the rectifier bridge transforms the incoming AC sine wave into a unidirectional, pulsating DC waveform. Three-phase frequency converters accept a three-phase AC input and, following rectification, output a stable DC bus voltage.

4.2 直流母线滤波级

的 pulsating DC output from the rectifier contains AC ripple components; therefore, it must undergo smoothing and filtering via high-capacitance electrolytic capacitors and inductors situated on the DC bus. The energy-storage characteristics of the capacitors effectively suppress voltage fluctuations, while the inductors serve to mitigate harmonic current interference reflected back into the power grid. High-quality frequency converters typically feature built-in EMI filters to ensure compliance with international electromagnetic compatibility standards, such as CE and FCC.

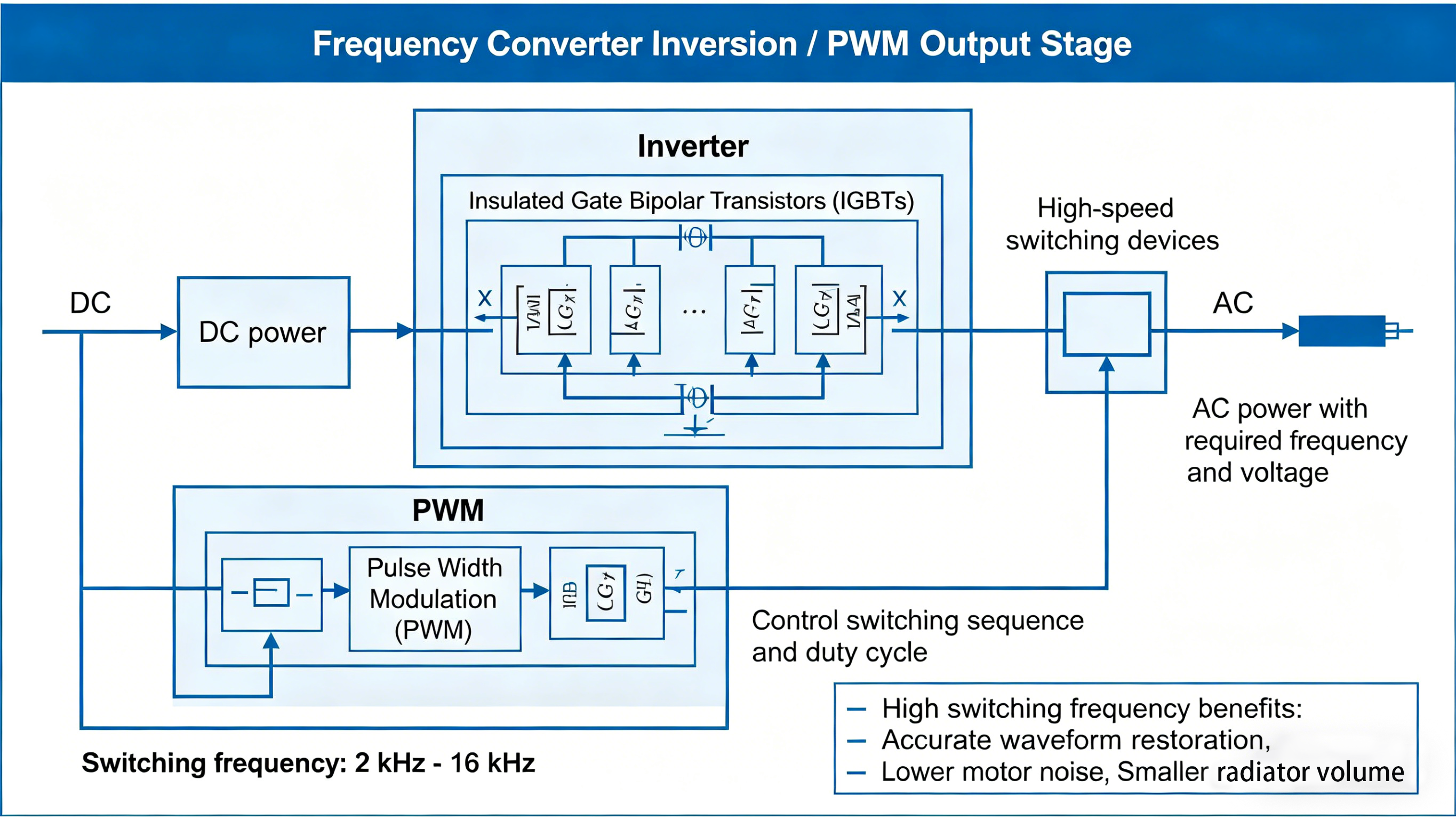

4.3 反转/PWM 输出级

直流电通过逆变器重新转换为所需频率和电压的交流电。现代变频驱动器 (VFD) 通常采用绝缘栅双极晶体管 (IGBT) 作为高速开关器件。通过利用脉宽调制 (PWM) 技术，特别是通过控制 IGBT 的开关时序和占空比，它们可以精确地合成所需的正弦波形。

的 switching frequency of IGBTs typically ranges from 2 kHz to 16 kHz. A higher switching frequency translates to more accurate waveform reproduction, reduced motor noise, and smaller heat sinks, thereby enabling a more compact device design.

五、变频器主要类型

5.1 静态变频器（SFC）

静态变频器不含旋转机械部件，完全依靠固态电力电子器件来实现变频。他们的优势包括：

◆ 响应速度快，可精确控制输出频率和电压；

◆ 尺寸紧凑、重量轻，安装维护方便；

◆ 输出稳定性高，谐波含量低（特别是采用12脉冲或更高脉冲整流时）；

◆ 高效率，典型转换效率超过95%；

◆ 支持单相和三相输出，适用于25Hz、50Hz、60Hz、400Hz等多种频率。

5.2 旋转变频器

旋转变频器采用电动发电机组（M-G）配置：输入侧电机定速运行，驱动发电机；然后通过改变极对数或转速来调节发电机的输出频率。旋转变频器具有卓越的负载驱动能力和卓越的电气隔离特性。因此，它们经常部署在具有严格电能质量要求的环境中，例如精密机床、广播设备或传统的高功率工业应用。它们的主要缺点包括占地面积大、重量重和维护间隔较短。

5.3 变频驱动（VFD）

VFD 是一种专门形式的静态变频器，专为电动机速度控制领域而设计。其主要目的不仅仅是转换频率标准，而是通过连续调节输出频率（一般在0～400Hz范围内可调）来实现电机转速的无级调节。变频器广泛应用于涉及变扭矩或恒扭矩负载的应用中，例如风机、泵、压缩机、传送带等，是工业节能的核心部件。

六．变频器的核心功能

6.1 启用跨频功率转换

不同国家的电网频率各不相同（例如 50 Hz 与 60 Hz），而特定行业（例如航空、医疗和军事部门）通常需要专门的频率，例如 400 Hz。变频器能够将现有的电网电力精确地转换为目标设备所需的特定频率和电压规格。这保证了进口机械和跨境设备的正常运行，为国际贸易和设备互联互通提供了根本保障。

6.2 电机速度的精确控制

根据电机同步转速的公式：n = 60f / p（其中*f*代表电源频率，*p*代表极对数），电机转速与电源频率成正比。通过变频器连续调节输出频率，可以实现对异步电机速度的精确控制。该方法取代了传统的机械调速机构（如基于滑轮的变速系统或液力耦合器），从而显着提高了系统的控制精度和响应速度。

6.3 显着节能

对于风机、水泵等负载，功耗与转速的三次方（P∝n3）成正比。当生产过程需要降低流量时（例如，使用变频器将电机速度降低 20%），理论上，功耗可降低约 49%（因为 0.8³ ≈ 0.51）。实际工程案例表明，与传统的定频运行方案相比，变频调速系统通常可节能20%至50%，典型的投资回收期为1至3年。 6.4 软启动和过载保护

传统电动机在工频直接启动时，启动电流可达额定电流的5～8倍，对电网造成冲击，并对机械传动部件产生强烈的冲击应力。变频驱动器(VFD)利用低频、低压启动方法使电机逐渐加速到其运行速度，可以将启动电流限制在额定值的1.5倍以内。这有效地延长了设备的使用寿命，降低了维护成本。

6.5 提高电能质量

高品质变频器配备有源或无源EMC滤波器，可有效抑制谐波电流，从而减轻电网污染，提高电网功率因数（部分产品功率因数达到0.95或更高）。此外，VFD内置的直流母线电容器具有固有的能量存储和缓冲能力。这些电容器有助于抑制输入侧的电网扰动（例如电压暂降和闪烁），从而为敏感负载提供更稳定的供电质量。

七、重点应用领域

变频驱动器凭借其灵活的变频和精确的速度控制能力，在众多行业中得到了广泛的应用：

◆ 工业制造：注塑机、数控机床、压缩机、传送带、起重设备的精确速度控制；

◆ 暖通空调：中央空调冷水机组、冷却塔风机、循环水泵节能变频运行；

◆ 供水、排水及处理：市政泵站恒压供水、污水处理设施曝气设备调速；

◆ 电力与新能源：风力发电系统变流器控制、光伏（太阳能）逆变器并网集成；

◆ 航空航天和国防：400Hz地面电源支持设备，为飞机提供符合MIL-STD标准的机载电源；

◆ 船舶及海洋工程：推进系统的速度控制、船舶辅机的变频控制；

◆ 测试和实验室：电力电子设备的功率测试，以及各种设备的跨频兼容性验证。八．浙江能电电气的专业知识

浙江尼纳电气有限公司是一家专业从事电力电子、变频电源领域的高新技术企业。公司长期致力于变频器、变频电源、航空地面电源、电能质量管理设备的研发和制造。

的 company's product portfolio encompasses static frequency converters (50 Hz / 60 Hz / 400 Hz), variable-speed drives, UPS uninterruptible power supplies, and customized power solutions. These products are widely deployed in demanding sectors such as aviation support, rail transit, marine engineering, and industrial automation. Supported by a comprehensive R&D framework and a rigorous quality control system, NENA Electric is committed to delivering safe, reliable, and efficient electrification solutions to customers worldwide.
