什么是软启动器？工作原理、主要优点和选型指南

摘要

软启动器是现代工业电气传动领域不可缺少的核心部件之一。三相交流异步电机在启动过程中，直接在线（全压）启动往往会产生高达额定电流5~8倍的浪涌电流，对电网稳定性和设备寿命造成严重威胁。软启动器采用晶闸管（SCR）相位控制技术，在电机加速阶段平稳调节输出电压；这从根本上抑制了起动浪涌电流，从而达到“软化”起动过程的目的。本文系统地阐述了软启动器的定义、工作原理、关键技术参数、典型应用场景以及与变频器/变频器的对比分析，并为工程应用量身定制了实用的选型指南。其目的是为工程师、采购专家和电气设计师提供全面的技术参考。

一、概述 软启动器

1.1 定义和基本概念

软启动器是一种用于交流电机启动控制的固态电力电子装置。其主要功能是在启动阶段调节施加到电机定子绕组的电压大小，从而确保电机电流和扭矩平滑且可控的上升。该过程有效地减轻了通常与传统直接在线启动方法相关的一系列电气和机械冲击问题。

根据IEC 60947-4-2标准，软启动器被归类为电机软启动控制装置。它们广泛部署在各种工业负载中，包括泵、风扇、压缩机、传送带和搅拌机。

1.2 软启动器的演变史

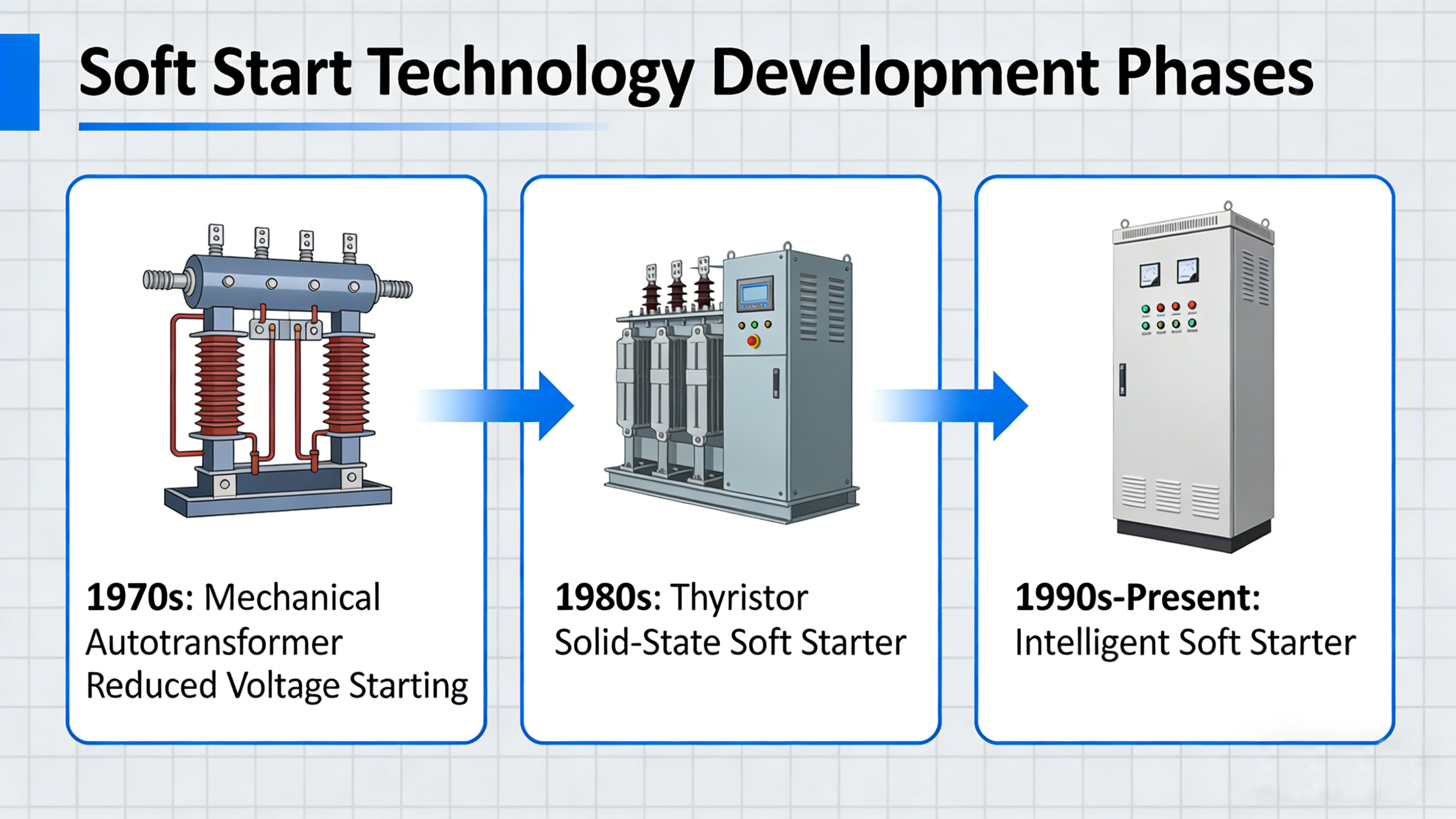

软启动技术的发展经历了三个主要阶段：

• 第一阶段（20世纪70年代）：机械自耦变压器降压启动。该方法利用多级开关来达到近似软启动的效果；然而，该设备体积庞大，并且在开关转换期间仍然会发生突然的电流瞬变。
• 第二阶段（1980年代）：晶闸管半导体器件的成熟为真正的固态软启动器的出现铺平了道路，实现了电机启动过程中连续无级的电压调节过程。
• 第三阶段（20世纪90年代至今）：微处理器和数字控制技术的引入赋予软启动器先进的功能，例如智能保护、可选择启动模式和现场总线通信等，显着提高了产品的可靠性和集成度。

1.3 软启动器在电气系统中的位置

软启动器通常安装在电源和电动机之间，作为电机控制中心 (MCC) 的重要组成部分。在电源侧，与断路器、接触器、热继电器等配合运行，组成综合的电动机保护和控制系统；在负载侧，它直接连接到电机的定子端子。一旦电机达到额定速度，内部旁路接触器就会自动闭合，从而有效地将软启动器的电源电路与主电路隔离。然后，电机切换到以市电频率直接运行，从而消除了因连续电流流过功率半导体器件而产生的热损失。

二.深入分析运行原理

2.1 核心控制技术：相位控制

软启动器的基本工作原理基于晶闸管相位控制技术。对于交流电源的每一相，软启动器采用一对反并联晶闸管 (SCR) 来促进双向导通控制。通过调节晶闸管的触发角（导通角α），可以精确调节每个交流周期期间输送到电机的有效电压。

触发角α与输出电压的关系可近似表示为：

V_out = V_in × √[(π - α sin(2α)/2) / π]

在启动的初始阶段，触发角设置为接近 180°（产生最小输出电压）。随着启动过程的进行，触发角逐渐减小，导致输出电压线性上升；一直持续到触发角达到0°，此时输出电压等于电网电压，从而实现全压运行。

2.2 电流-扭矩特性分析

根据感应电机的等效电路理论，电磁转矩*T*与定子电压*V*之间存在以下关系：

T ∝ V² | |  I_开始∝V

这意味着，当软启动器将初始启动电压限制为额定电压的 50% 时，启动电流将降至直接在线启动期间的约 50%，而启动扭矩将降至该值的约 25%。工程师必须在减少浪涌电流和保证足够的启动扭矩之间取得平衡；这是软启动器参数整定的核心技术挑战。

2.3 主要启动方式

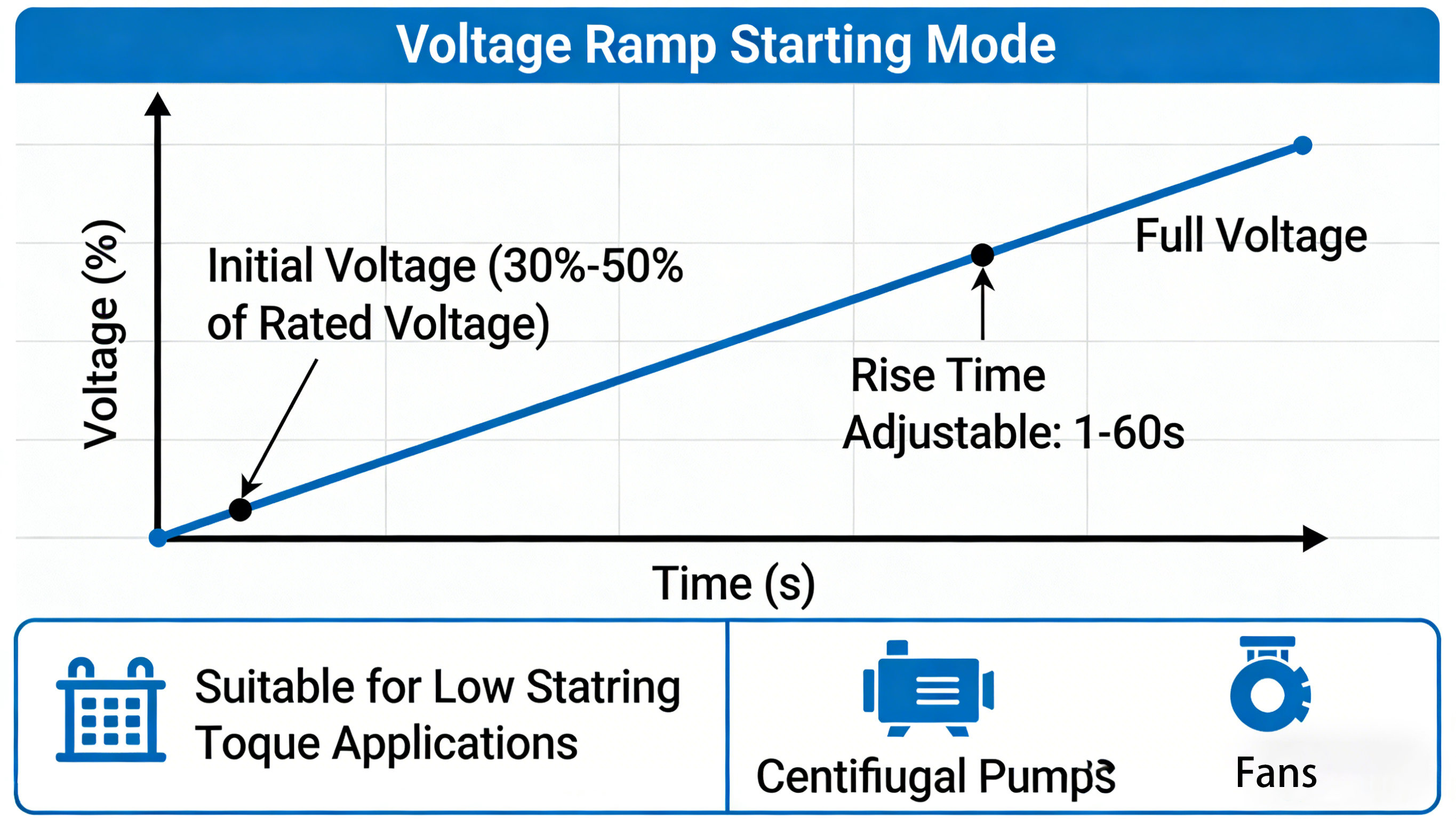

(1) 电压斜坡启动

这是最常用的启动方式。系统将电压从预设初始值（一般为额定电压的30%~50%）线性增加至全电压；加速时间可在 1 至 60 秒范围内调节。此模式适用于启动扭矩要求不严格且主要目标是抑制浪涌电流的应用，例如离心泵、风扇和类似设备。

(2) 限流启动

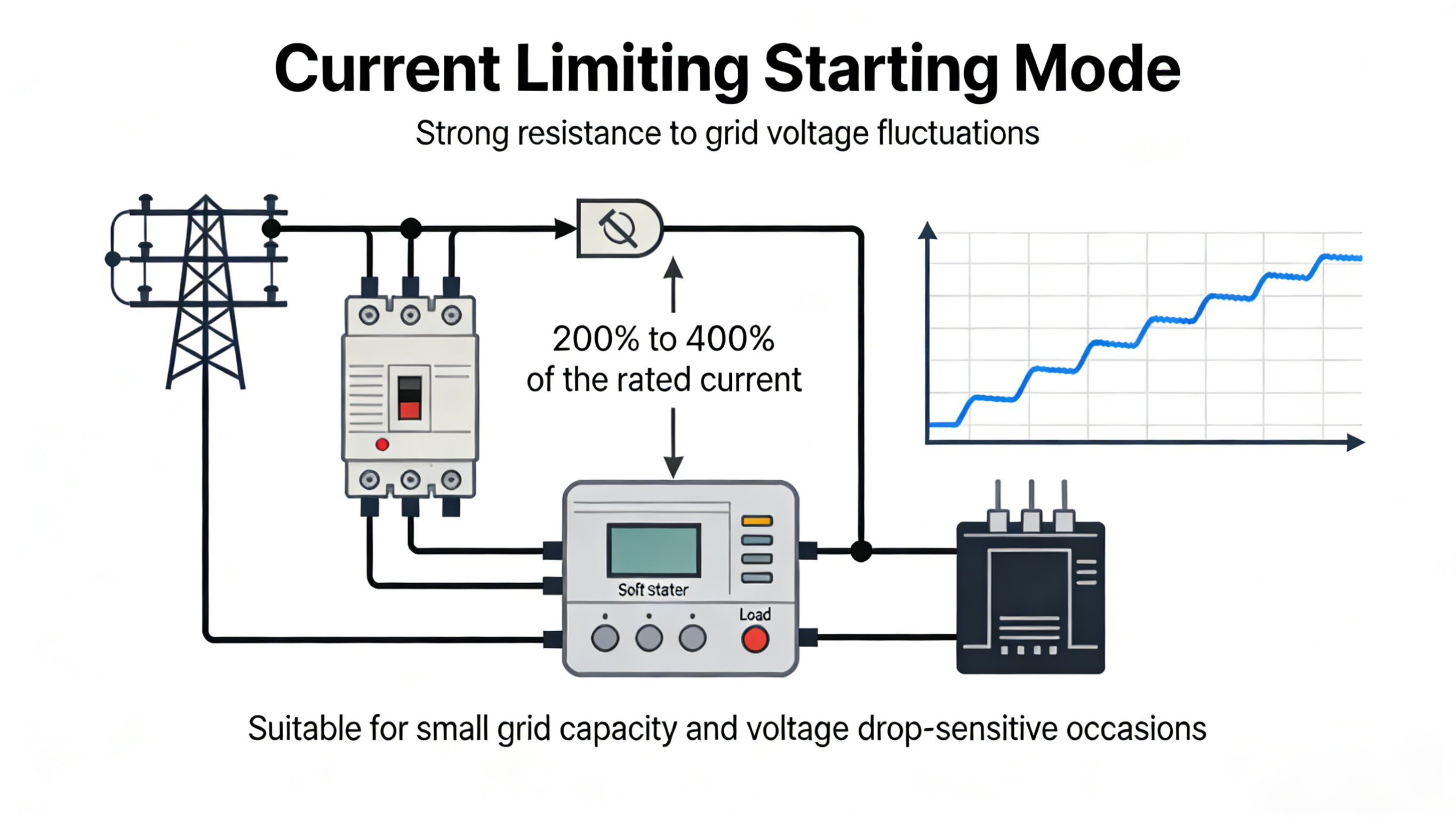

通过闭环电流反馈控制，软启动器将启动电流严格限制在指定的设定点内（通常为额定电流的200%至400%），从而实现恒定电流斜坡上升曲线。该模式对电网电压波动具有很强的抵抗能力，特别适合容量有限或对电压暂降敏感的电网应用。

(3) 扭矩控制启动

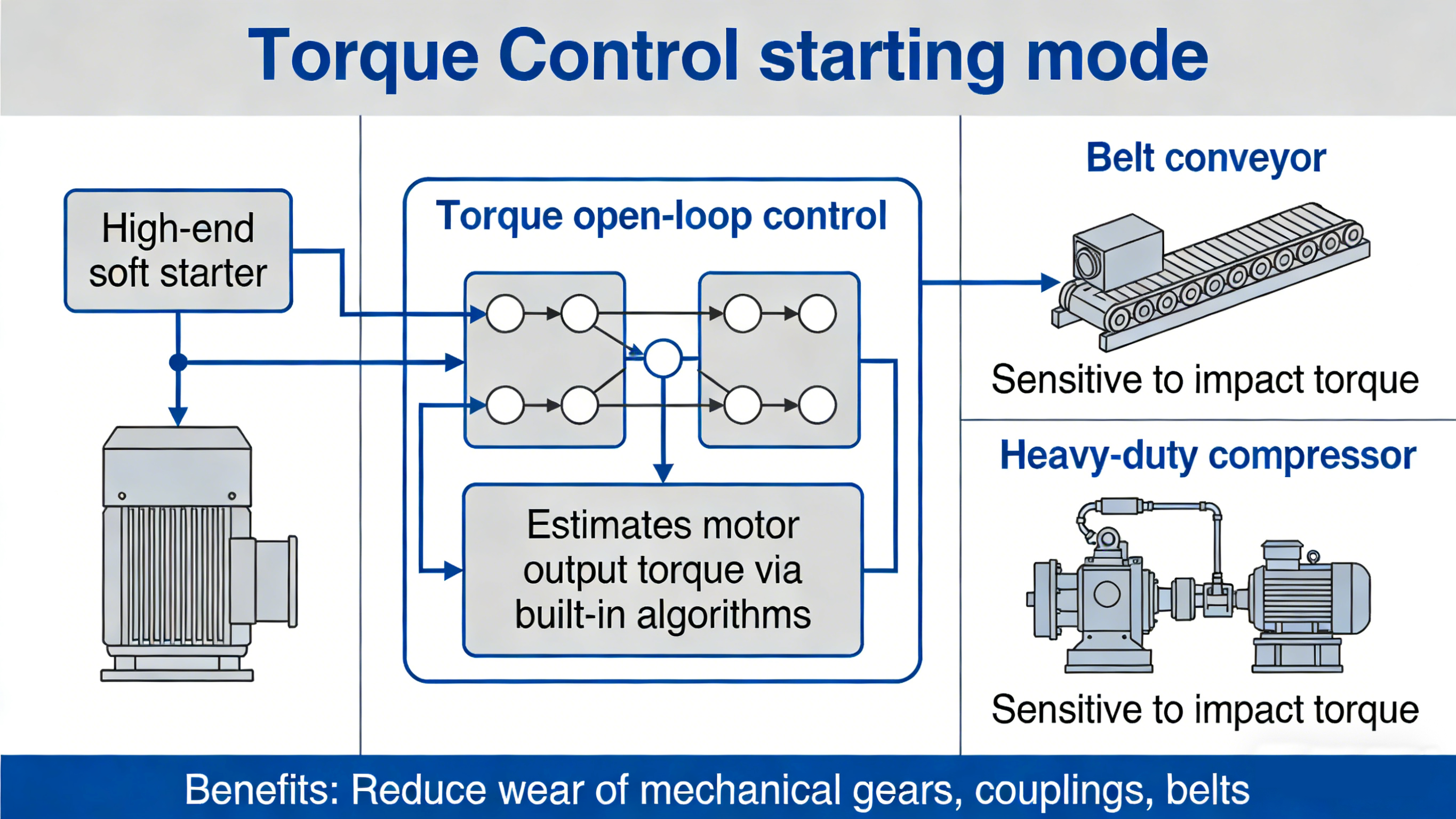

高端软启动器具有开环转矩控制功能；利用内置算法来估计电机的输出扭矩，它们有助于实现以近似恒定扭矩为特征的平稳启动过程。这种模式对于对扭矩冲击敏感的机械负载（例如传送带和重型压缩机）特别有利，因为它可以有效地最大限度地减少机械齿轮、联轴器和皮带的磨损。

(4) 软停止

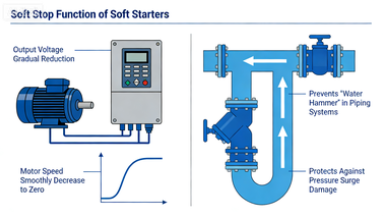

一些软启动器具有“软停止”功能。收到停止命令后，该设备逐渐降低输出电压，使电机速度平稳减速至零，而不是仅仅依靠自然滑行。这一特性对于防止流体输送管道中的“水锤”效应至关重要，从而有效保护管道系统免受压力波动造成的损坏。

2.4 旁路接触器和热设计

由于晶闸管在导通时表现出约 1.5V 的正向压降，因此大功率电机的连续运行会导致显着的功率损耗（通常为电机额定功率的 0.5% 至 1%）。因此，绝大多数软启动器都配备了内置旁路接触器：一旦电机达到全速运行，旁路接触器就会自动接合，将主电路电流转移到旁路晶闸管。这将运行损耗降低到几乎为零，从而显着提高系统效率并延长晶闸管的使用寿命。

三、核心技术优势

3.1 大幅降低启动浪涌电流

这构成了软启动器的基本技术价值。传统的直接在线（DOL）启动方法产生的启动电流是额定电流的5至8倍；造成电网瞬时电压骤降，扰乱同一供电系统内其他设备的正常运行，并加速电机绕组绝缘的老化。软启动器有效地将启动电流限制在额定电流的2～4倍以内，从而从根本上改善电能质量。

3.2 延长电机和机械系统的使用寿命

浪涌电流引起的电磁冲击力和热应力是电机绕组绝缘过早老化的主要原因。根据阿累尼乌斯定律，绝缘材料的温度每升高10℃，其使用寿命约减少50%。通过促进平稳启动，软启动器消除了这种周期性热冲击，从而有效延长了电机绝缘的使用寿命。

从机械角度来看，直接启动产生的扭矩冲击会导致联轴器、变速箱、皮带轮、泵叶轮等机械部件疲劳损坏。软启动器的平滑加速特性可显着降低峰值机械应力，从而降低维护频率并最大限度地减少意外停机的可能性。

3.3 简化的电气系统设计

在软启动器出现之前，降低启动电流的主要方法包括星三角（Y-Δ）启动和通过自耦变压器降压启动。这些解决方案涉及多个接触器的定时切换，导致电路复杂；此外，它们在开关时刻仍然会产生显着的电流瞬变，并且需要大量的维护工作。软启动器用单个设备取代了所有上述组件，从而显着简化了控制柜的设计，并减少了组件数量和接线复杂性。 3.4 全面的电机保护功能

现代软启动器集成了丰富的电机保护功能，通常包括：

• 过载保护：基于热模型的电子热保护，取代传统的热继电器。
• 缺相保护：实时监测三相电流平衡，检测缺相故障。
• 欠压/过压保护：当电源电压超过允许范围时自动跳闸。
• 接地故障检测：识别因接地绝缘恶化而引起的漏电故障。
• 堵转保护：限制电机无法正常启动时电流引起的损坏。
• 过热保护：内置温度传感器监控晶闸管的结温。
• 启动尝试限制：防止因频繁启动尝试而导致过热。

3.5 设计紧凑，易于维护

与变频器（VFD）相比，软启动器的电路结构相对简单；它不涉及直流母线、大型电解电容器或复杂的逆变器单元。因此，它具有占地面积小、重量轻、散热要求低、维护复杂度低等固有优势。对于不需要变速控制的应用，软启动器代表了最具成本效益的电机启动控制解决方案。

四．典型应用场景

4.1 泵系统

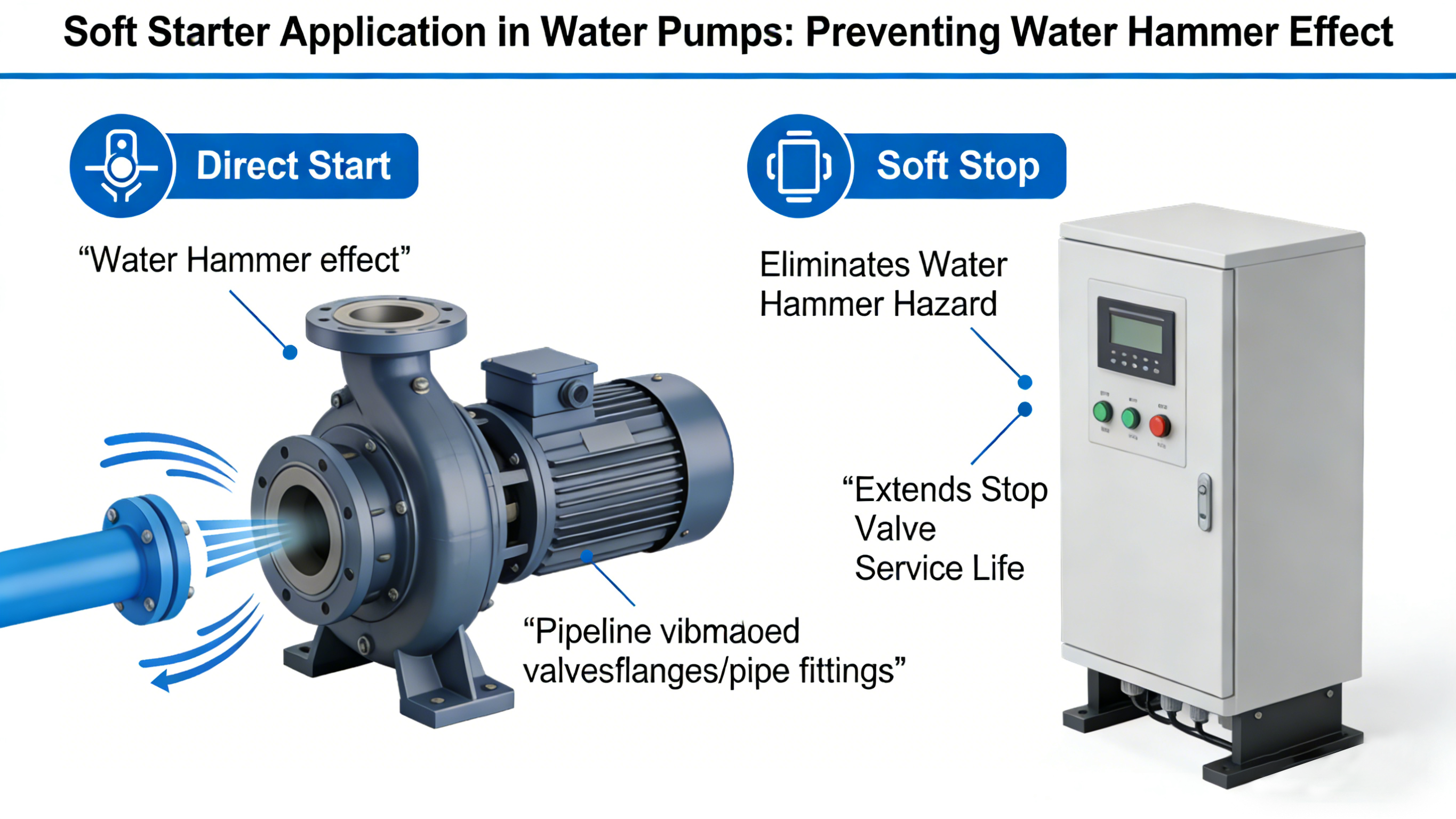

泵系统代表了软启动器最典型和最广泛的应用领域。离心泵直接启动时，转速急剧升高，引起管道内液体流速突变，产生“水锤效应”。在轻微的情况下，这会引发管道振动；严重时会导致阀门、法兰、管件损坏。软启动器的软停止功能保证了水泵在停机过程中平稳减速，从而从根本上消除了水锤的危害，延长了截止阀的使用寿命。

4.2 风扇系统

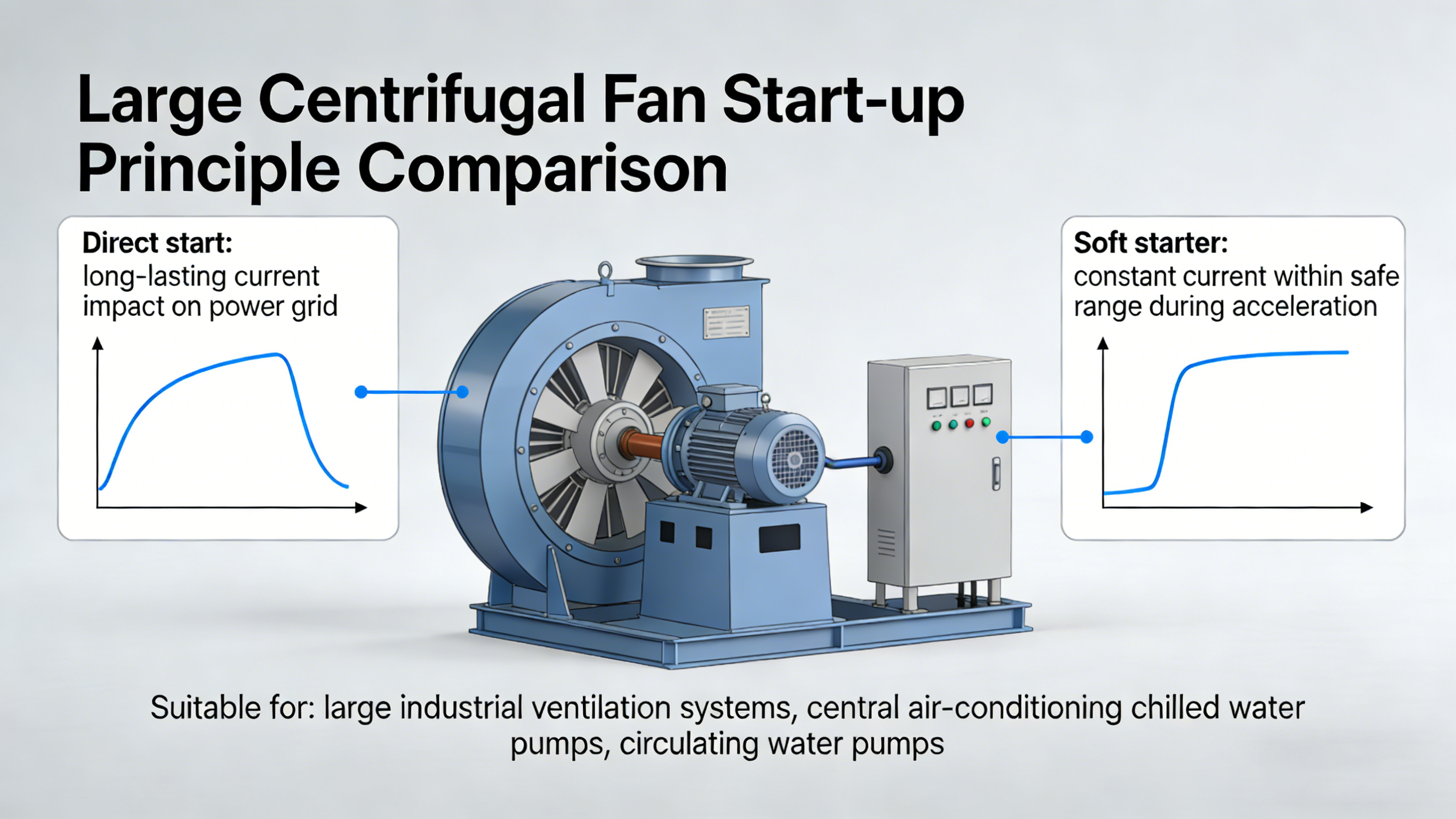

大型离心风机具有较大的转动惯量；因此，直接启动会导致浪涌电流持续时间较长，对电网造成严重影响。软启动器的恒流启动模式使风扇在整个加速过程中电流保持在安全范围内。该功能特别适合大型工业通风系统、中央空调冷冻水泵、循环水泵等应用。

4.3 压缩机

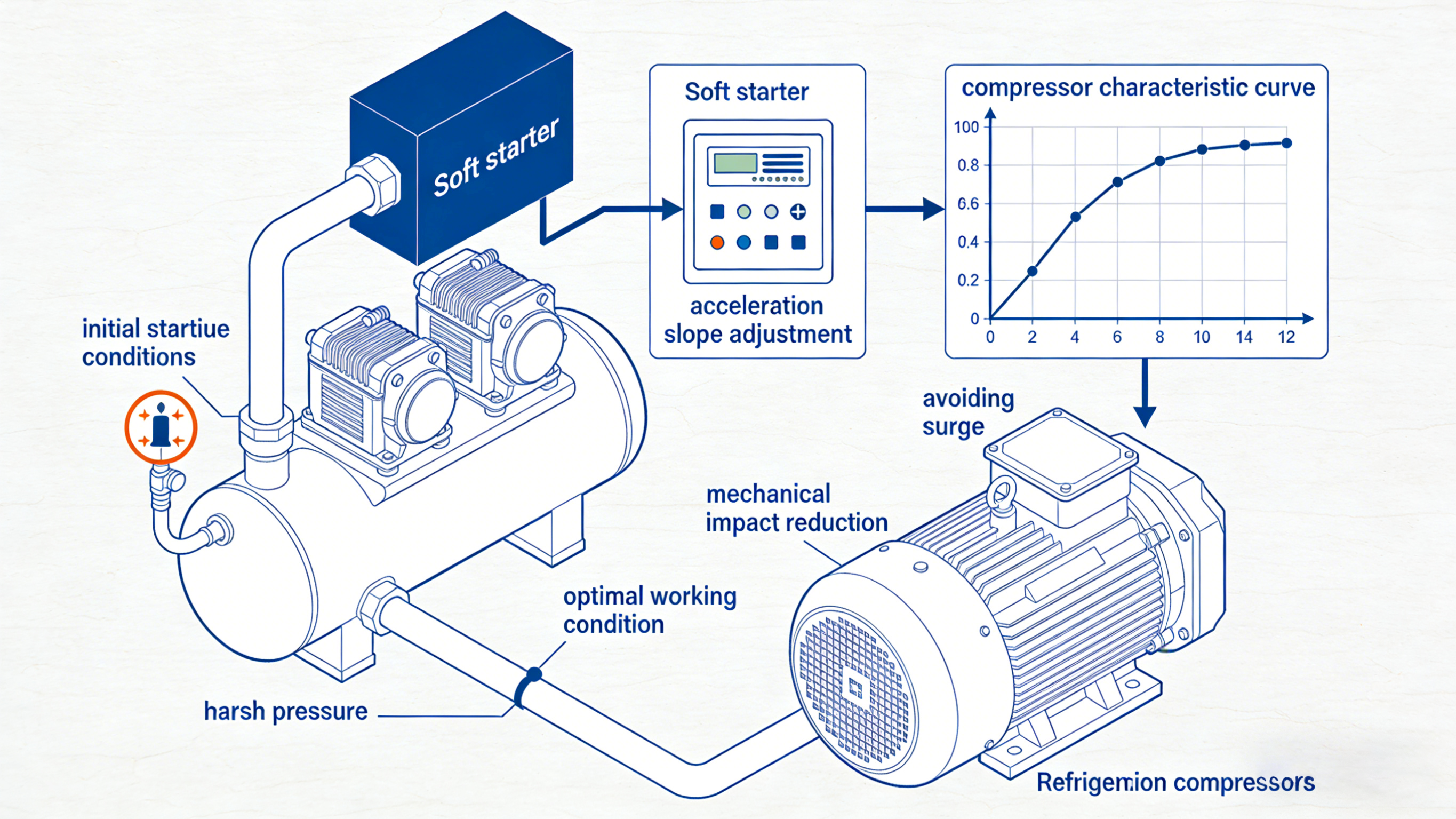

空气压缩机和制冷压缩机通常面临苛刻的启动条件，因为它们在开始运行时必须克服管道背压。软启动器允许根据压缩机的特定特性曲线精确配置初始扭矩和加速斜坡率。这可确保压缩机在最佳运行条件下完成启动过程，从而防止喘振和机械冲击。

4.4 传送带和运输系统

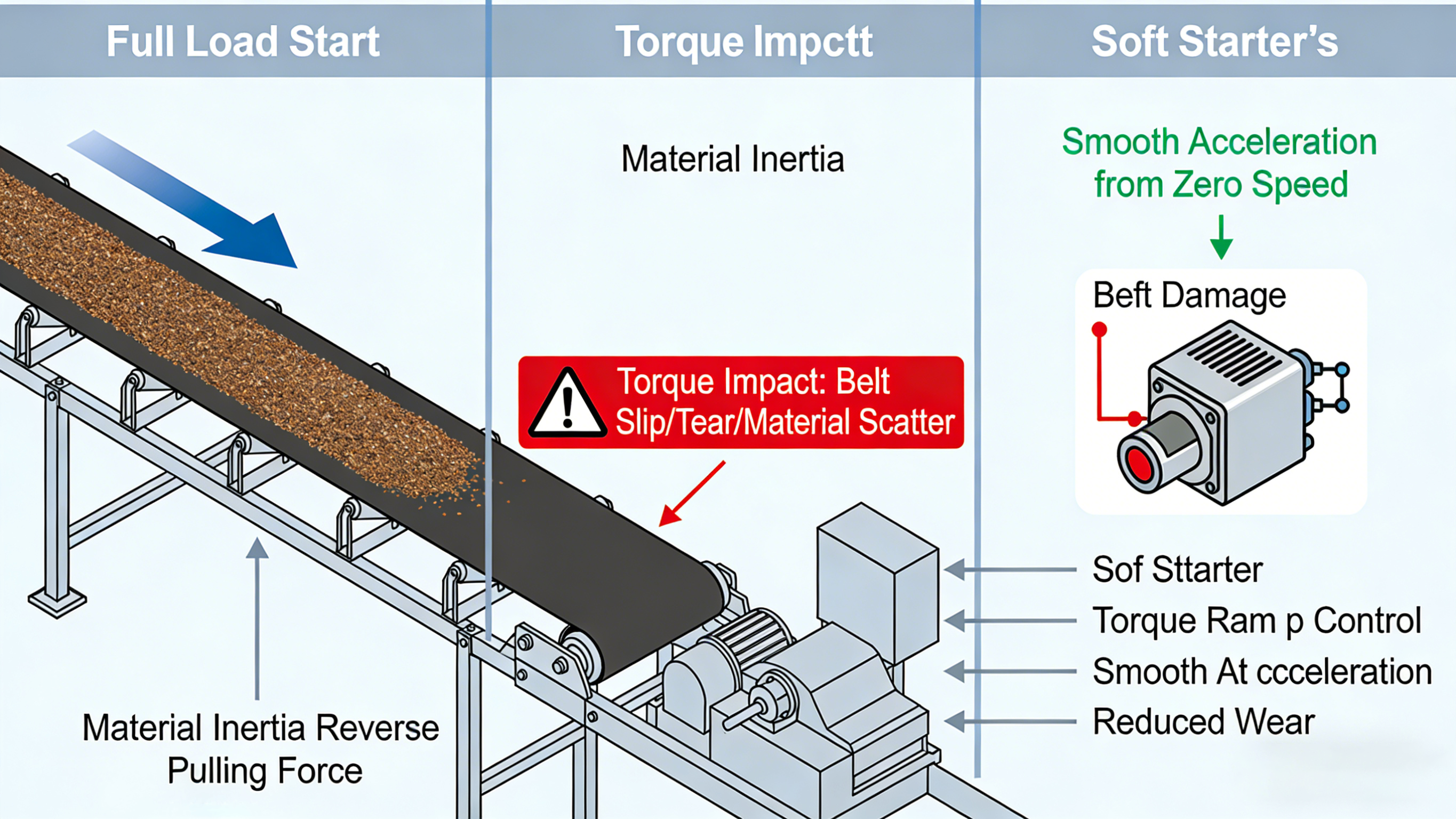

当输送系统满载启动时，被输送物料的惯性会产生巨大的反张力。直接启动产生的扭矩冲击会导致皮带打滑、撕裂，甚至物料溢出。软启动器的扭矩斜坡控制功能可确保输送机从零速平稳加速，从而显着减少输送带和驱动部件的磨损。

4.5 混合机和研磨设备

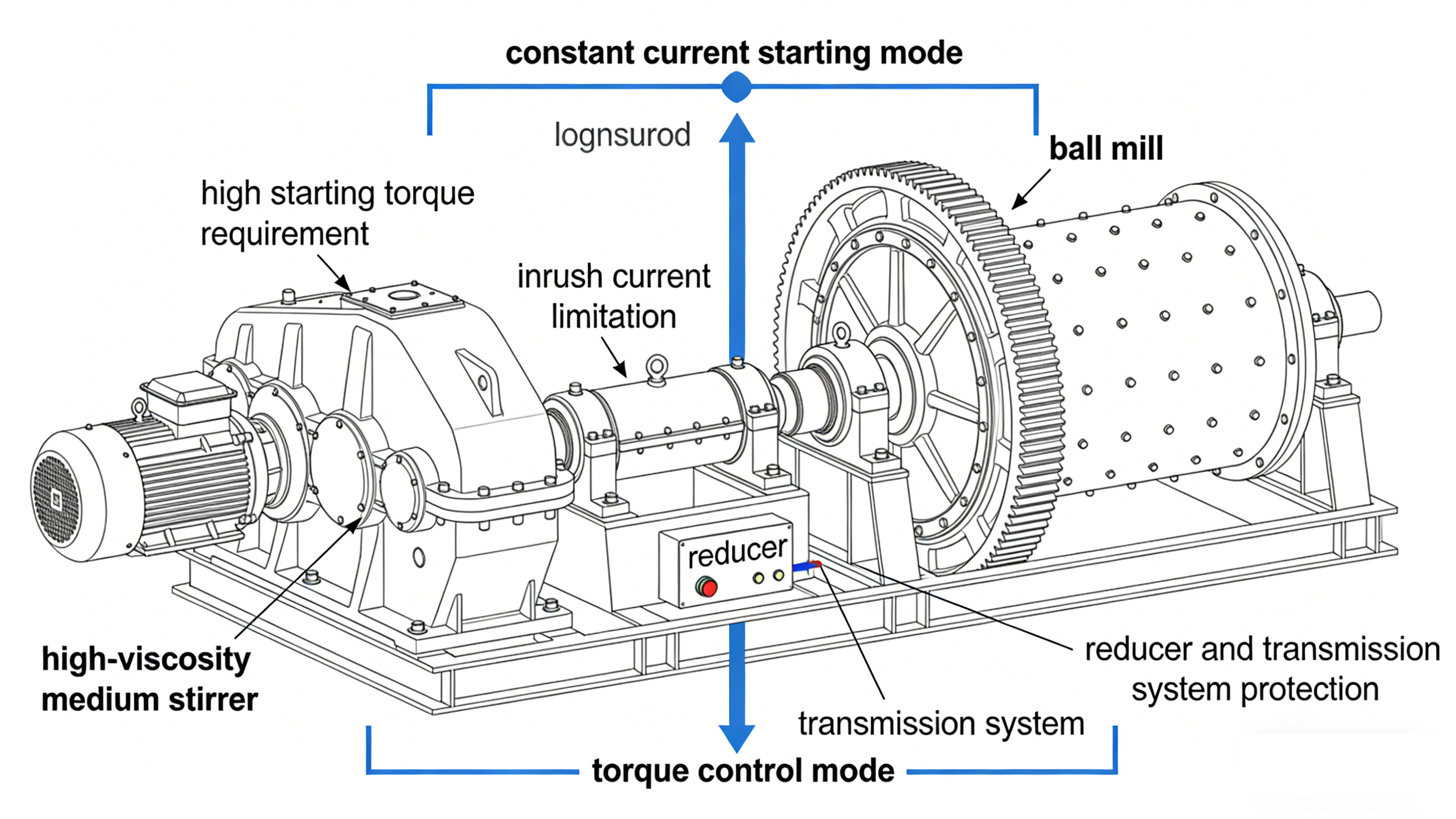

对于重型机械（例如处理高粘度介质的搅拌机或球磨机），对启动扭矩的要求非常高。此类应用需要采用恒流启动和扭矩控制模式的组合方法。这一策略确保提供足够的启动扭矩，同时有效限制浪涌电流，从而保护变速箱和整个传动系统。

五、深度比较：软启动器与变频驱动器 (VFD)

在工程实践中，软启动器和变频驱动器 (VFD) 经常被视为同一电机控制解决方案中的潜在候选者。了解两者之间的技术差异是做出正确工程决策的先决条件。

5.1 核心技术差异

一旦电机达到额定速度，软启动器就会脱离主电路（通过旁路接触器）；因此，它不具备在正常运行期间调节电机速度的能力，并且其功能范围仅限于电机的启动和停止阶段。

相比之下，变频驱动器 (VFD) 采用三级架构（整流、滤波和逆变）将市电转换为频率和电压连续可调的交流电源。这使得能够在整个运行范围内（从零速到超同步速度）进行精确的速度控制，确保 VFD 在电机的整个运行过程中始终积极参与控制过程。

5.2 选择决策逻辑

工程决策可以遵循以下决策路径：

• 如果应用只要求平滑启动和停止，不需要调速→优先选择软启动器（成本更低，维护更简单）。
• 如果应用需要在整个工作范围内进行连续速度调节（例如，节能风扇、需要精确流量控制的泵）→ 则必须使用 VFD。
• 如果应用需要高启动扭矩（例如满载的传送带、大型压缩机）→软启动器的扭矩控制模式能够满足这一要求；但如果还需要调速，则应选择变频器。
• 如果系统对谐波失真敏感（例如，在医院或装有精密仪器的环境中）→软启动器会产生较低的谐波注入，因此具有固有的优势。
• 如果预算有限且不需要调速→软启动器的初始成本通常是同等功率容量的变频器的25%至50%。

六、工程选型指南

6.1 选型维度概述

6.2 关键参数设置建议

(1) 初始电压设定

初始电压通常设置为额定电压的 30%–50%。对于离心负载（泵、风扇），30%–40%通常足以提供必要的启动扭矩；对于重载、恒扭矩负载（压缩机、满载输送机），该值可适当增大至50%~60%，以保证负载能够克服初始阻力矩。

(2)开始时间设置

启动时间（Ramp-up time）应根据负载的GD²（飞轮力矩）和具体工艺要求的综合评估来确定。一般原则是启动时间越长，浪涌电流越小；然而，如果启动时间过长（通常>60秒），长时间流过晶闸管的电流可能会导致过热。在这种情况下，有必要验证软启动器的热容量额定值（特别是对于 S3 占空比）。

(3) 限流设置

恒流启动模式下，电流限制值一般设置为电机额定电流的250%~350%。该值设置过低可能会导致电机无法启动或导致启动时间过长；反之，设置过高则达不到限流保护的目的。建议以系统内最大允许压降为约束，计算最大允许启动电流，然后设置相应的限流值。

6.3 安装和散热注意事项

• 软起动器应垂直安装，以保证自然对流冷却通道畅通无阻；设备上方和下方必须保持至少 100 毫米的间隙。
• 当环境温度超过40℃时，软起动器的额定电流容量必须按照制造商的降额曲线进行降额（一般温度每升高1℃，降低约2%）。
• 安装在控制柜内时，应保证控制柜的强制通风和换热能力满足热平衡计算的要求。
• 软起动器不宜安装在有腐蚀性气体、凝结湿气或剧烈振动的环境中；如果这种情况不可避免，请选择具有增强防护等级（IP54/IP65）的专用产品。

6.4 与上下游设备的配合

• 断路器：断路器的跳闸曲线必须与软启动器的保护响应序列协调同步，以防止软启动器的限流功能导致断路器误跳闸。 **输入电抗器：在对电网谐波有严格要求的应用中，可以在软启动器的输入侧安装输入电抗器，以进一步抑制谐波电流的注入。
• 旁路接触器：如果使用外部旁路接触器方案，请确保接触器仅在电机达到额定速度后才接合，以防止在冲击电流条件下切换。
• 通讯配置：集成到PLC或SCADA系统时，建议使用Modbus RTU协议，配置用于启动/停止命令、故障代码检索和运行状态监控的功能块。

七、NENA软启动器产品系列介绍

浙江能纳电气有限公司多年来致力于电力电子和电机控制领域。在持续研发投入的推动下，公司已建立起从低压到中压、从标准到智能的完整软起动器产品矩阵，充分满足工业自动化、市政水务、石化、冶金、矿山等各行业多样化、差异化的需求。

7.1 核心产品特性

• 功率覆盖范围广：产品功率覆盖5.5kW~2000kW，支持低压系列（200V~690V）、中压系列（3kV、6kV、10kV）电压等级。
• 多层保护架构：集成过载、缺相、欠压、过压、接地、堵转、过热、启动超时等10多种不同保护功能。
• 智能启动算法：支持多种启动模式，例如电压斜坡、恒定电流限制、扭矩控制和专用泵控制，并具有一键式切换功能。
• 工业通信接口：以 Modbus RTU 作为标准配置，并具有可选的现场总线接口，例如 Profibus-DP、PROFINET 和 EtherNet/IP，可无缝集成到数字工厂架构中。
• 高可靠性设计：采用工业级晶闸管，内置旁路接触器； MTBF（平均无故障时间）超过10万小时，全系列产品均获得CE、CCC认证。
• 人性化的界面：配备4行液晶显示屏和旋转编码器，支持中英文操作菜单，参数配置直观方便。

7.2 行业解决方案能力

NENA 提供的系统级解决方案远远超出了单个产品的范围。从电机控制中心（MCC）的全面设计方案（包括软启动器参数的工厂预调和现场调试支持）到远程操作、维护和诊断服务，我们提供全方位的帮助，帮助客户提高设备运行效率和可靠性，同时降低总生命周期运营成本。

八、结论

软启动器利用精确的晶闸管相位控制技术，有效消除电机关键启动和关闭阶段的电气和机械冲击。这为电网稳定性、电机寿命和机械系统可靠性提供了强有力的技术保障。与变频驱动器 (VFD) 相比，软启动器在不需要速度控制的应用中具有显着的成本优势；相反，与传统的降压启动方法相比，软启动器在整体性能的复杂性和可靠性方面具有决定性的优势。

随着工业自动化和智能制造的不断发展，具有集成现场总线通信、智能保护诊断和预测维护功能的新一代软启动器正在成为电机驱动系统数字化转型的关键基础设施组件。

浙江尼纳电气有限公司 坚定不移地致力于通过技术创新推动产品发展，通过专业服务赋予客户价值。如果您需要产品选择方面的技术帮助或希望探索定制解决方案，我们邀请您联系我们的专家工程师团队。
