YB口-12/0.4（F·R）户外预装式变电站（欧式）

负荷开关技术参数

高压熔断器技术参数

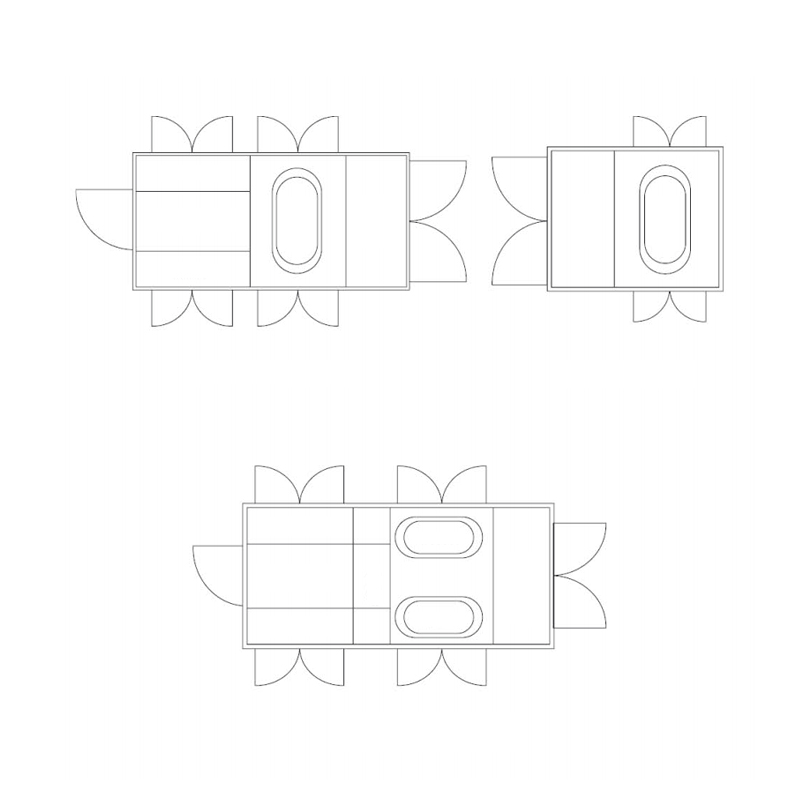

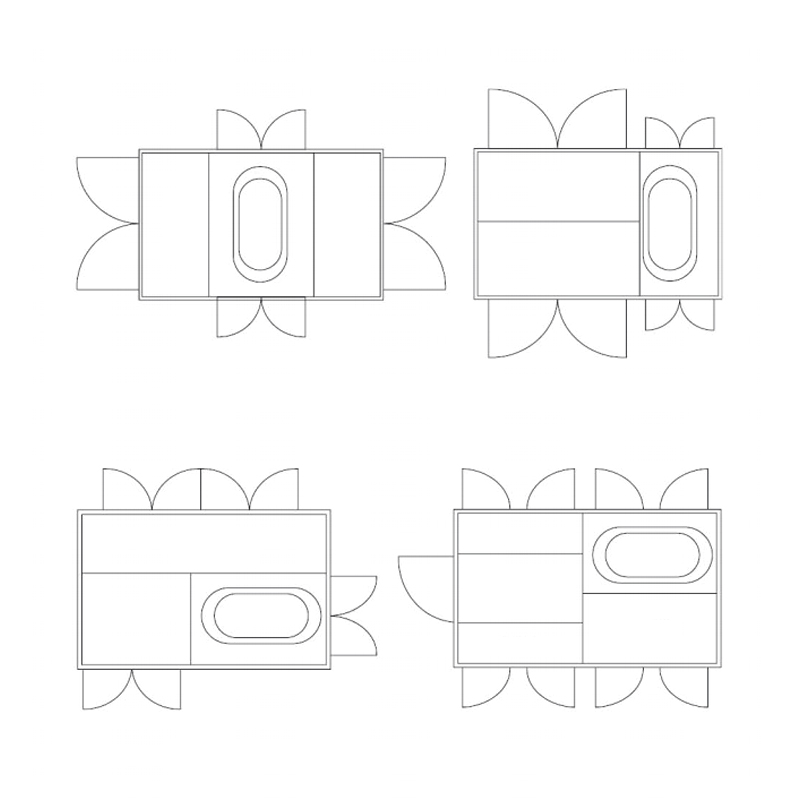

技术方案图例

方案号		1	2	3
主回路单线图
用途		终端型电缆进线/一回出线	终端型（倒）进线	终端型架空进线
柜型		HXGN-12	HXGN-12	HXGN-12
一次设备选型	真空断路器VS1，ZN28
	负荷开关FN，FZN，FLN	1	1	1
	隔离开关 GN
	熔断器XRNT	3	3	3
	熔断器RN2
	避雷器HY5W	3	3	3
	带电显示器 GSN	1	1	1
	电流互感器LZZBJ
	电压互感器JDZ

方案号		4	5	6
主回路单线图
用途		终端型真空断路器进线	终端型进线计量\一回出线	终端型电缆进线\一回出线\计量
柜型		XGN66-12	HXGN-12	HXGN-12
一次设备选型	真空断路器VS1，ZN28	1
	负荷开关FN，FZN，FLN		1	1
	隔离开关 GN	2
	熔断器XRNT		3	3
	熔断器RN2		3	3
	避雷器HY5W	3	3	3
	带电显示器 GSN	1	1	1
	电流互感器LZZBJ	2	2	2
	电压互感器JDZ		2	2

方案号		7	8	9
主回路单线图
用途		终端型进线计量\PT\一回出线	终端型一回进线\计量\一回出线	终端型断路器进线/计量
柜型		HXGN-12	HXGN-12	XGN66-12
一次设备选型	真空断路器VS1，ZN28			1
	负荷开关FN，FZN，FLN	1	2
	隔离开关 GN	1		2
	熔断器XRNT	3	3	3
	熔断器RN2	3	3	3
	避雷器HY5W	3	3	3
	带电显示器 GSN	1	1	1
	电流互感器LZZBJ	2	2	4
	电压互感器JDZ	2	2	2

方案号		10	11	12
主回路单线图
用途		终端型断路器进线\VPT一回出线	终端型一回进线二回出线	终端型进线计量\二回出线
柜型		XGN66-12HXGN-12	HXGN-12	HXGN-12
一次设备选型	真空断路器VS1，ZN28	1
	负荷开关FN，FZN，FLN	1	3	2
	隔离开关 GN	3	1
	熔断器XRNT	3	6	6
	熔断器RN2	3		3
	避雷器HY5W	3	3	3
	带电显示器 GSN	1	1	1
	电流互感器LZZBJ	2	2	2
	电压互感器JDZ	2		2

应用和环境条件
户外预装式变电站（欧式）旨在在不同的环境中有效运行。它在以下条件下运行：
- 高度：适合在海拔2000米的位置安装。
- 温度范围：在-25°C至40°C的温度范围内有效运行。
- 湿度公差：在25°C时，每日平均相对湿度不超过95％，并且每月平均值不超过90％。
- 安装要求：该变电站应安装在没有火灾危害，爆炸风险，导电灰尘，腐蚀性化学气体和严重振动的区域中。如果条件超过这些限制，则可以讨论自定义选项。

关键功能和优势

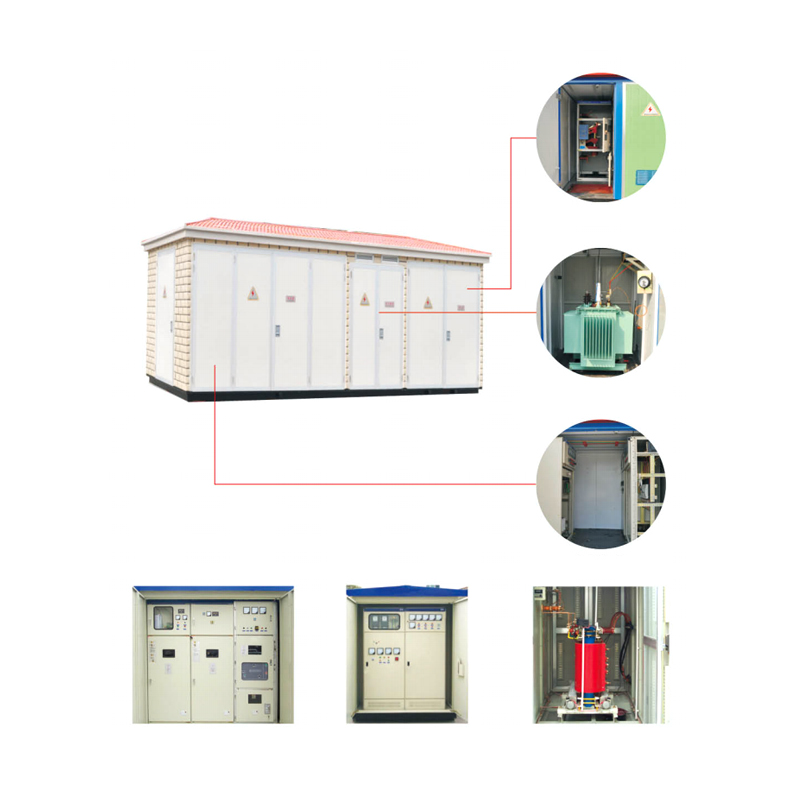

综合设计
户外预装式变电站（欧式）将高压开关设备，配电变压器，低压开关设备，动力计量设备和功率补偿设备整合到一个单元中。这种多合一设计可确保无缝的功率分布和有效的空间利用。

增强的安全性和保护
户外预装式变电站（欧式）配备了高级高压保护机制，可提供可靠的操作和易于维护。它确保了高水平的电气安全性，从而降低了与电故障相关的风险。

灵活的接线配置
户外预装式变电站（欧式）支持各种布线方案，允许根据特定的配电要求进行自定义。这种灵活性增强了其对不同项目需求的适应性。

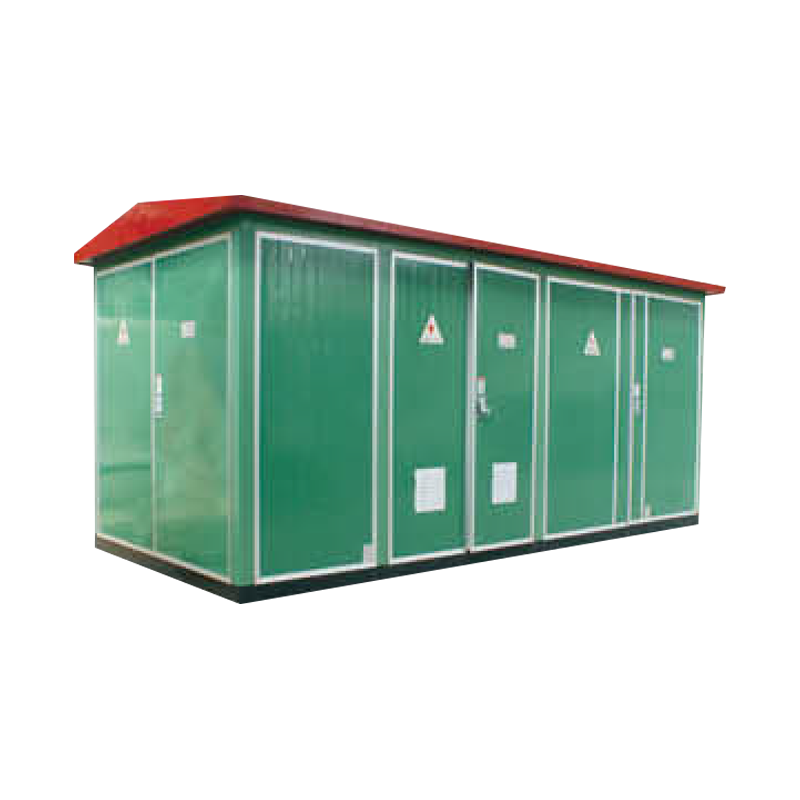

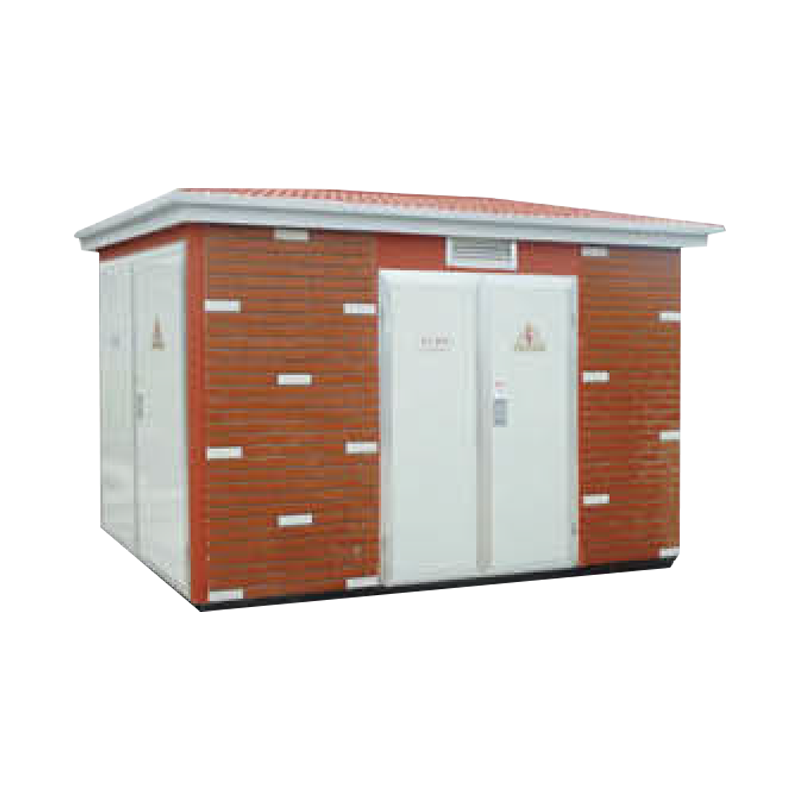

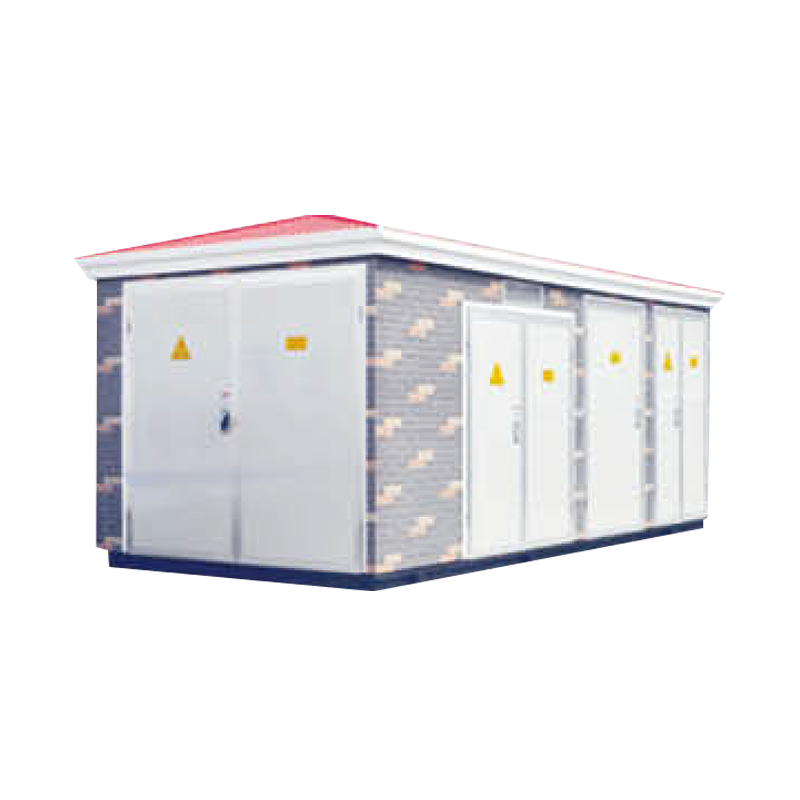

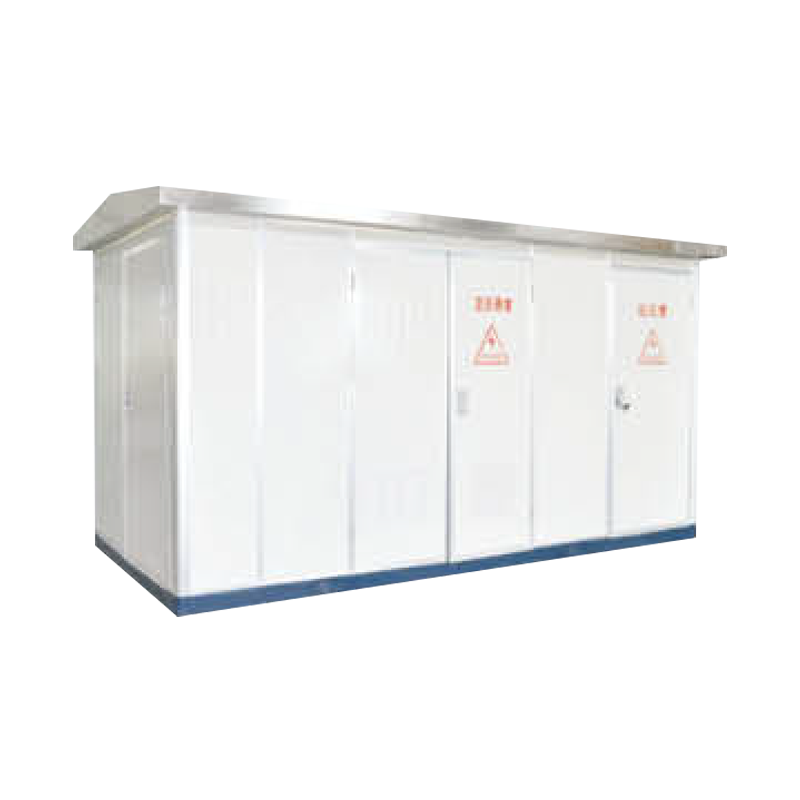

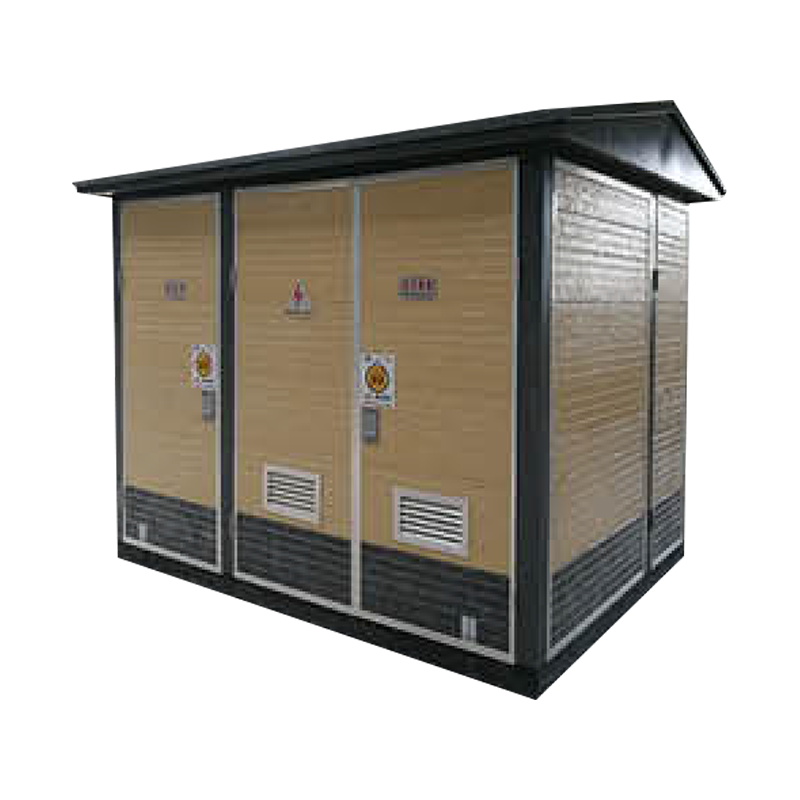

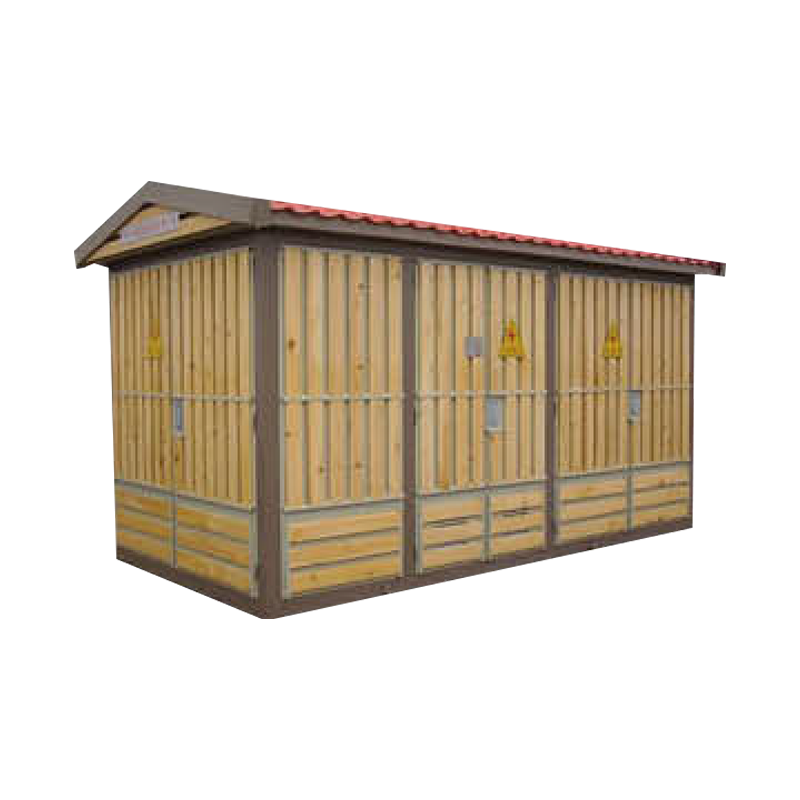

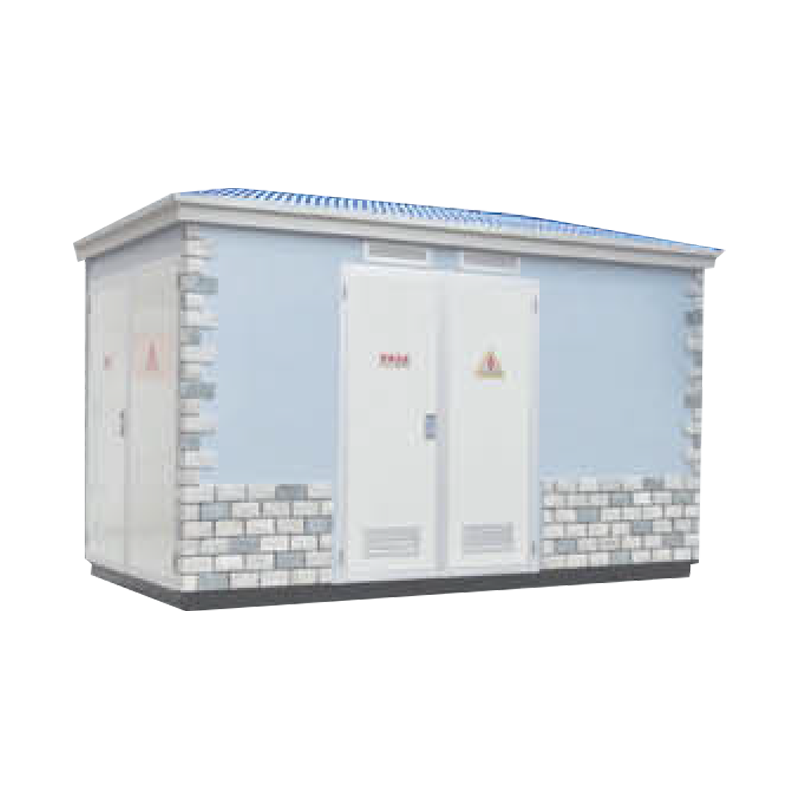

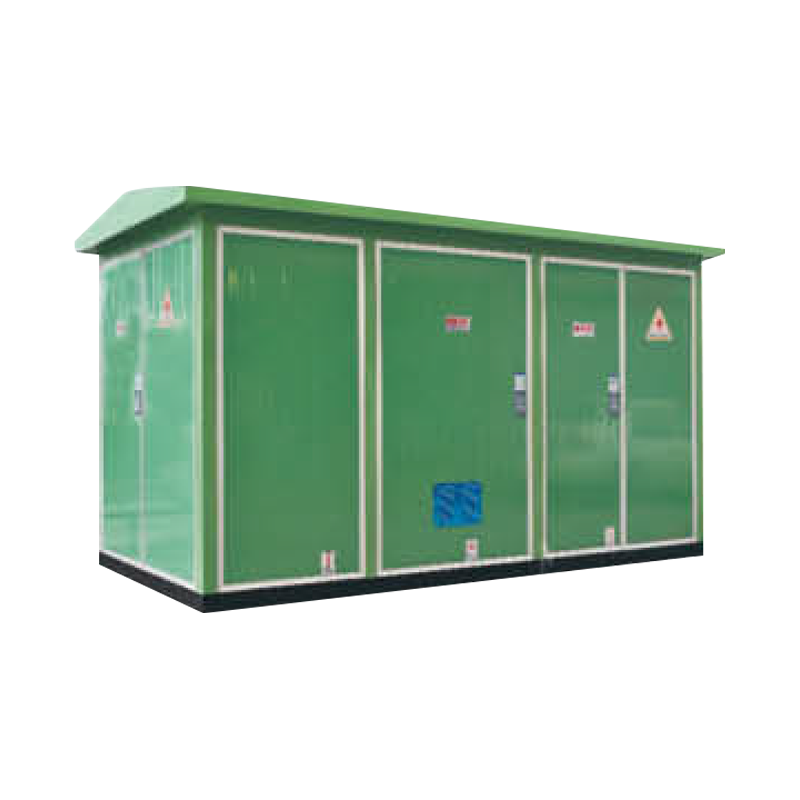

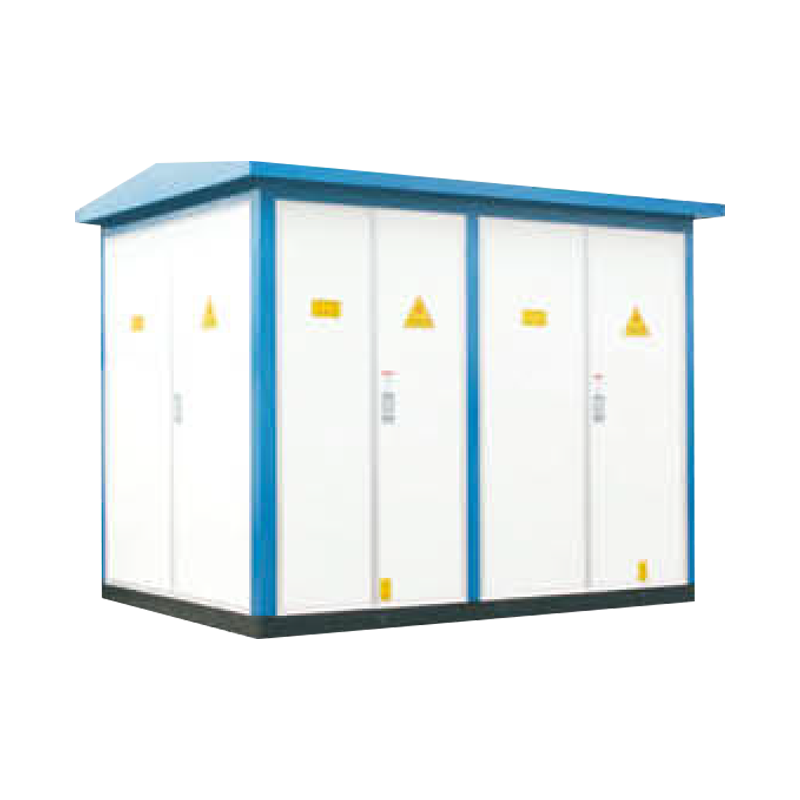

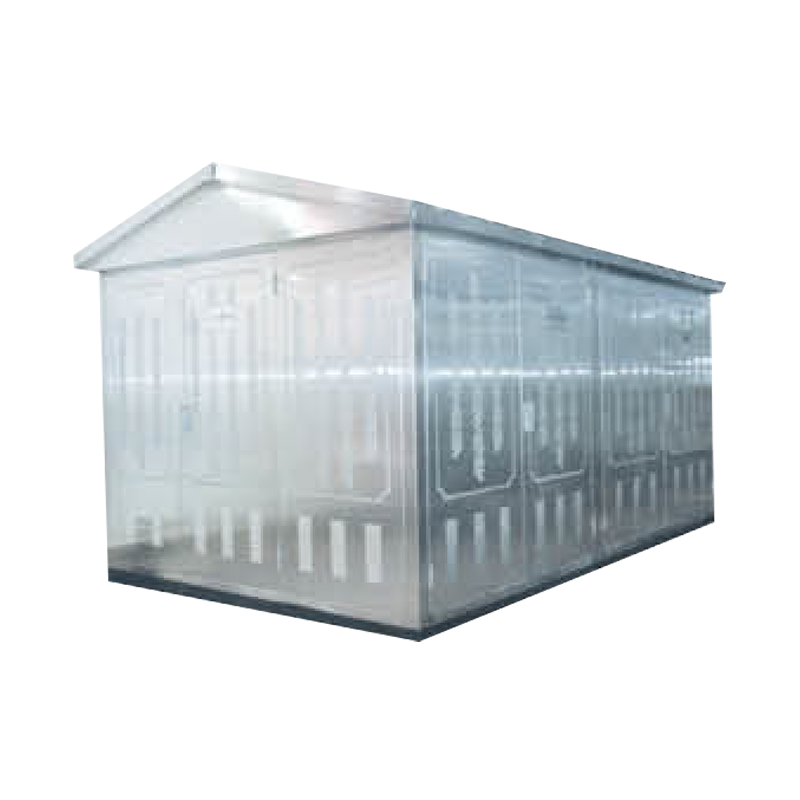

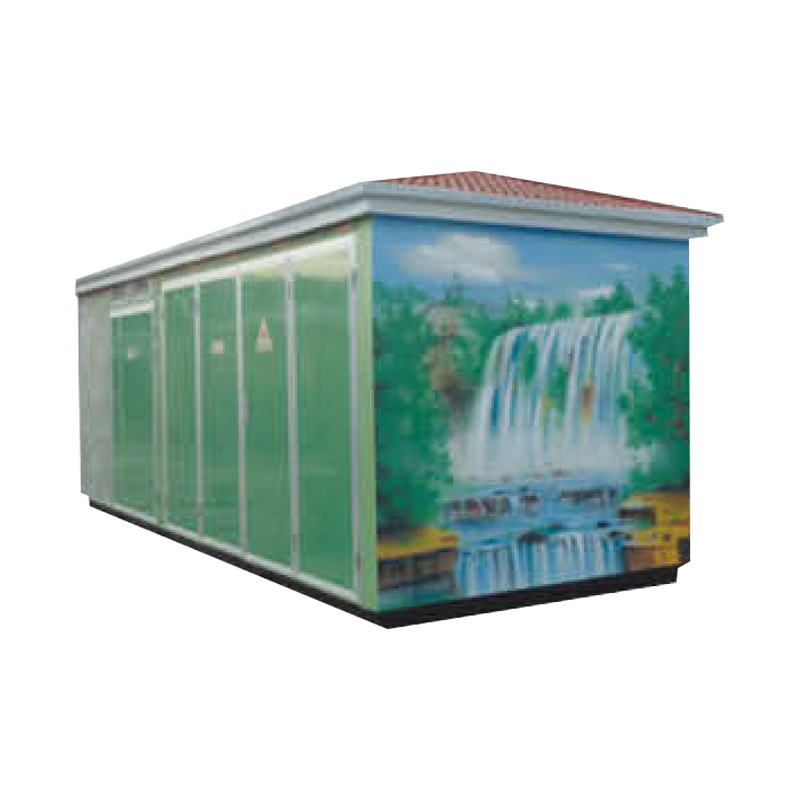

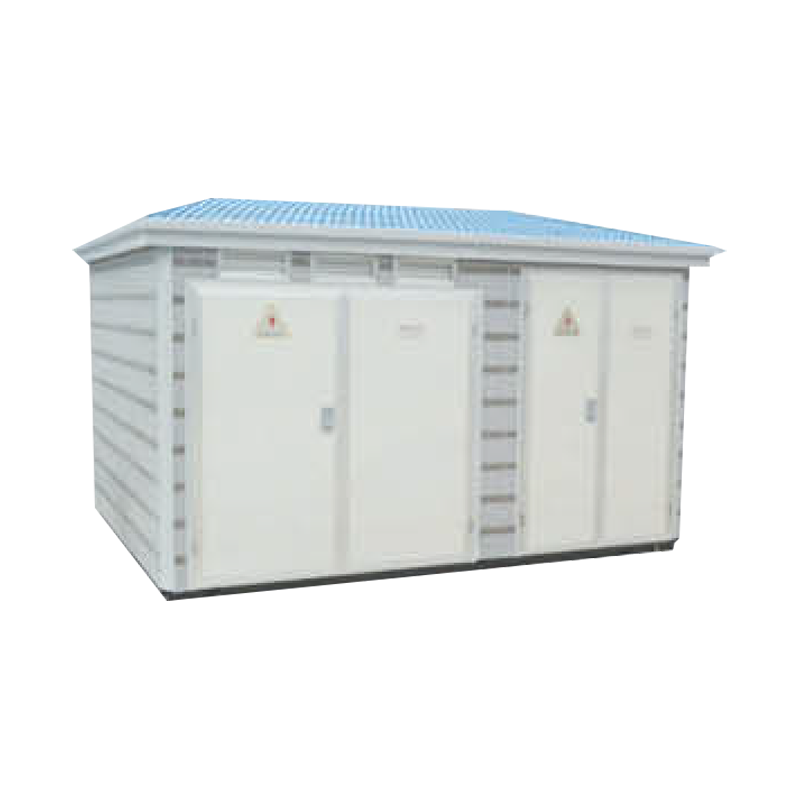

多个模型选项
户外预装式变电站（欧式）有各种设计，例如标准，别墅类型和紧凑型配置，可满足不同的美学和功能需求。这种品种使其适用于住宅和工业应用。

智能配电功能
高压环主单元可以集成自动化端子（FTU）以进行可靠的故障检测，包括短路和单相接地故障检测。它还支持远程监视和控制，促进智能电网升级和自动化电源管理。

变压器选项
户外预装式变电站（欧式）与节能的变压器兼容，包括S9，S10和S11系列的低损坏，剥离和完全密封的模型。此外，可用于满足各种环境和运营需求的环保选择，例如树脂隔离或Nomex纸质隔离的干型变压器。

高压保护
户外预装式变电站（欧式）的高压侧通常采用负载开关和高压保险丝的组合来进行全面保护。保险丝的设计用于高破的能力，并具有可靠操作的影响机制。对于超过800kVa的变电站，真空断路器（例如ZN28和VS1）可用于增强保护。

低压分布和补偿
在低压侧，主断路器是通用的或智能的断路器，可确保选择性保护。即将出发的断路器利用紧凑且抗弧形的现代模制断路器，配置可支撑多达30个电路。

户外预装式变电站（欧式）是一种尖端的配电解决方案，旨在可靠性，安全性和效率。它的模块化和紧凑的设计，再加上灵活的配置选项，使其成为广泛应用程序的良好性能选择。
